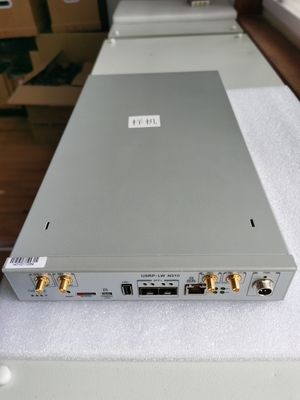

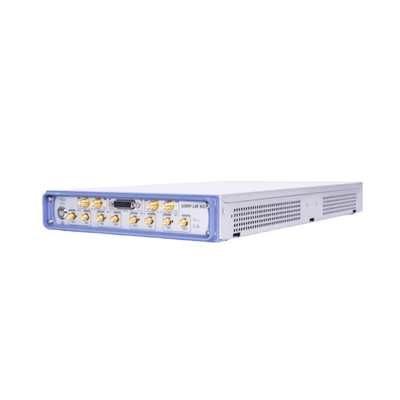

4RX, 4TX Ηλεκτρονική συσκευή καθορισμένη από λογισμικό USRP-LW N310

Παγκόσμιο Ραδιολογικό Περιφερειακό USRP-LW N310

Επισκόπηση του προϊόντος

Το N310 απλοποιεί τον έλεγχο και τη διαχείριση του συστήματος SDR εισάγοντας τη δυνατότητα να εκτελούνται καθήκοντα εξ αποστάσεως, όπως η ενημέρωση λογισμικού, επανεκκίνηση, επαναφορά εργοστασιακών ρυθμίσεων, αυτοελέγχος,λειτουργία του συστήματος αποδιορθώσεως και παρακολούθησης host/ARMΤο USRP-LW N310 είναι επί του παρόντος ένα από τα προϊόντα με τις πιο πυκνές γραμμές στο SDR, παρέχοντας 4 γραμμές με 4 δέκτες γραμμές σε ύψος 0,5U.Το μπροστινό άκρο ραδιοσυχνοτήτων υιοθετεί δύο δέκτες ad9371, αυτό είναι ένα είδος τελευταίας τεχνολογίας αναλογικών συσκευών ραδιοσυχνοτήτων.

Βασικά χαρακτηριστικά

• Αξιόπιστη και ανθεκτική σε σφάλματα ανάπτυξη. ·
• Ικανότητες τηλεχειρισμού.
• Υποστηρίζει ανεξάρτητη (ενσωματωμένη) ή βασισμένη σε ξενιστή (δίκτυο) λειτουργία.
• 10MHz-6GHz κάλυψη συχνοτήτων.
• Μέχρι 100M στιγμιαίο εύρος ζώνης ανά κανάλι.
• Υποστήριξη 4 να στείλει και 4 να λάβει ταυτόχρονα.
• Πίνακα φίλτρων.
• 16bit ADC, 14bit DAC.
• Διαμορφώσιμο ποσοστό δειγματοληψίας: 122.88, 125, και 153,6 MS/s.
• Ενσωματωμένο Xilinx Zynq-7100 SoC FPGA.
• Διπλό πυρήνα ARM Cortex-A9 CPU 800 MHz.

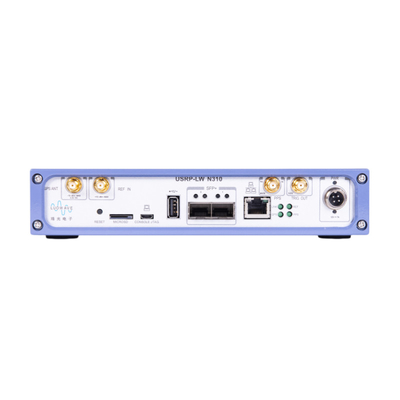

• Διπλές θύρες SPF+ (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora).
• Υποστήριξη εξωτερικής αναφοράς ρολογιού και αναφοράς χρόνου PPS.

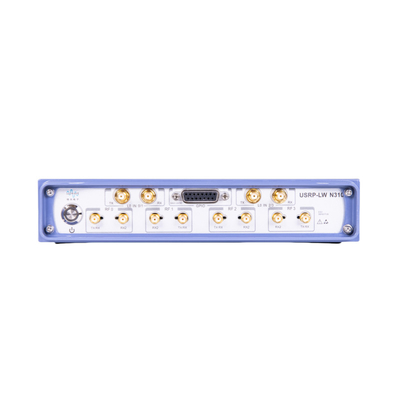

• Υποστήριξη εξωτερικής εισόδου από τις θύρες RX, TX LO.
• Ενσωματωμένο GPSDO.
• 1 Θέση υποδοχής USB τύπου Α.
• 1 θύρα micro-USB (σειριακή κονσόλα, JTAG).
• Ενσωματωμένο προσαρμοσμένο Linux.
• UHD3.11Υποστήριξη.0 ή νεότερης έκδοσης.
• Εφαρμογή του πλαισίου ανάπτυξης FPGA της RFNoC.
• Xilinx Vivado 2017.4 Design Suite (δεν περιλαμβάνεται η άδεια)
• Υποστήριξη GNU Radio.

Επεξεργαστής ζώνης βάσης:

Ο επεξεργαστής USRP-LW N310 βασικής ζώνης χρησιμοποιεί το zynq-7100 SOC της Xilinx, το οποίο παρέχει έναν πλούτο προγραμματιζόμενων FPGA για απαιτήσεις σε πραγματικό χρόνο και επεξεργασία χαμηλής καθυστέρησης,και διπλού πυρήνα ARM CPU με ανεξάρτητη λειτουργία. Οι χρήστες μπορούν να αναπτύξουν εφαρμογές στο προεγκατεστημένο ενσωματωμένο λειτουργικό σύστημα Linux ή να χρησιμοποιήσουν διεπαφές υψηλής ταχύτητας όπως Gigabit Ethernet host, 10 Gigabit Ethernet.Το USRP-LW N310 έχει μια ευέλικτη αρχιτεκτονική σχεδιασμού ρολογιού αναφοράς που υποστηρίζει εξωτερικά PPS, αναφορά χρόνου αναφοράς ρολογιού, εξωτερική είσοδος LO και gpsdo, η οποία είναι χρήσιμη για την υλοποίηση συστημάτων MIMO υψηλού αριθμού καναλιών.
