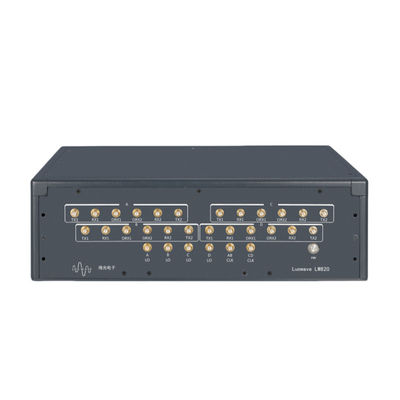

Το Luowave LW820 είναι μια πλήρως αυτο-αναπτυγμένη 8-καναλική υψηλής απόδοσης καθορισμένη από λογισμικό καθορισμένη ραδιοφωνική συσκευή (SDR) από την Wuhan Luowave Electronics Co., Ltd.Χτισμένο πάνω στην πλατφόρμα ADRV9009 και Xilinx UltraScale+ ZU11EG, λειτουργεί σε εύρος συχνοτήτων 75 MHz έως 6 GHz, με μέγιστο στιγμιαίο εύρος ζώνης 200 MHz ανά κανάλι.Χρησιμοποίηση ακριβών μηχανισμών διαχείρισης ρολογιού και συγχρονισμένων μηχανισμών επεξεργασίας σήματος, το Luowave LW820 παρέχει εξαιρετική συνοχή φάσης και συνεργατικές επιδόσεις, καθιστώντας το ιδανικό για σύνθετα συστήματα ασύρματης επικοινωνίας όπως τα δίκτυα 5G,επεξεργασία σήματος ραντάρ, τις δορυφορικές επικοινωνίες και την καθοδήγηση του χωρικού φάσματος.

Χαρακτηριστικά

• Στο Xilinx Zynq UltraScale+ MPSoC ZU11EG
• Το τσιπ ραδιοσυχνοτήτων ADRV9009 της ADI, εύρος ραδιοσυχνοτήτων: 75 MHz 6 GHz
• 8 TX και 8 RX, στιγμιαίο εύρος ζώνης: έως 200 MHz ανά κανάλι
• Συγχρονισμός φάσης μεταξύ πολλών συσκευών: <1° απόκλιση συνοχής φάσης, ικανοποιώντας αυστηρές απαιτήσεις για επικοινωνίες 5G, ανίχνευση ραντάρ και άλλες κρίσιμες εφαρμογές φάσης
• Υποστήριξη επέκτασης εύρους ζώνης: Επιτρέπει την ταχεία ανάπτυξη συστημάτων χιλιοστών κυμάτων
• Διασύνδεση υψηλής ταχύτητας: Gigabit Ethernet & PCIe για μεταφορά δεδομένων υψηλής απόδοσης
• Υποστήριξη της οικουμενικής διεπαφής GPIO και της δυνατότητας αποδιορθώσεως JTAG
• Υποστήριξη εξωτερικής αναφοράς ρολογιού και αναφοράς χρόνου PPS

Διαγράμματα μπλοκ

Περιβάλλον ανάπτυξης

Υποστήριξη πολλαπλών λογισμικών και πλαισίων ανάπτυξης, συμπεριλαμβανομένων των GNU Radio, LabVIEW, MATLAB κλπ.που μπορεί να ανταποκρίνεται σε διάφορες απαιτήσεις, από την ταχεία ανάπτυξη πρωτοτύπων έως την υψηλής απόδοσης επεξεργασία σε πραγματικό χρόνο.

Δοκιμή συγχρονισμού φάσης

Ο Luowave LW820 περιέχει 4 κομμάτια ADRV9009.που μπορούν να εκτελούν βαθμονόμηση φάσης στα εσωτερικά κυκλώματαΑυτό βελτιστοποιεί περαιτέρω τις επιδόσεις συγχρονισμού φάσεων.Το Luowave LW820 μπορεί σταθερά και με ακρίβεια να διατηρήσει το συγχρονισμό φάσης, ανταποκρίνεται στις αυστηρές απαιτήσεις εφαρμογής για συγχρονισμό φάσεων στις επικοινωνίες 5G, την ανίχνευση ραντάρ κλπ. και βελτιώνει αποτελεσματικά τη συνολική απόδοση του συστήματος.Η απόκλιση της σταθερότητας συγχρονισμού φάσης μπορεί να φθάσει τους 1°.
