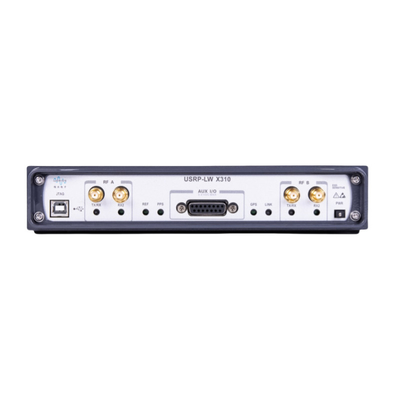

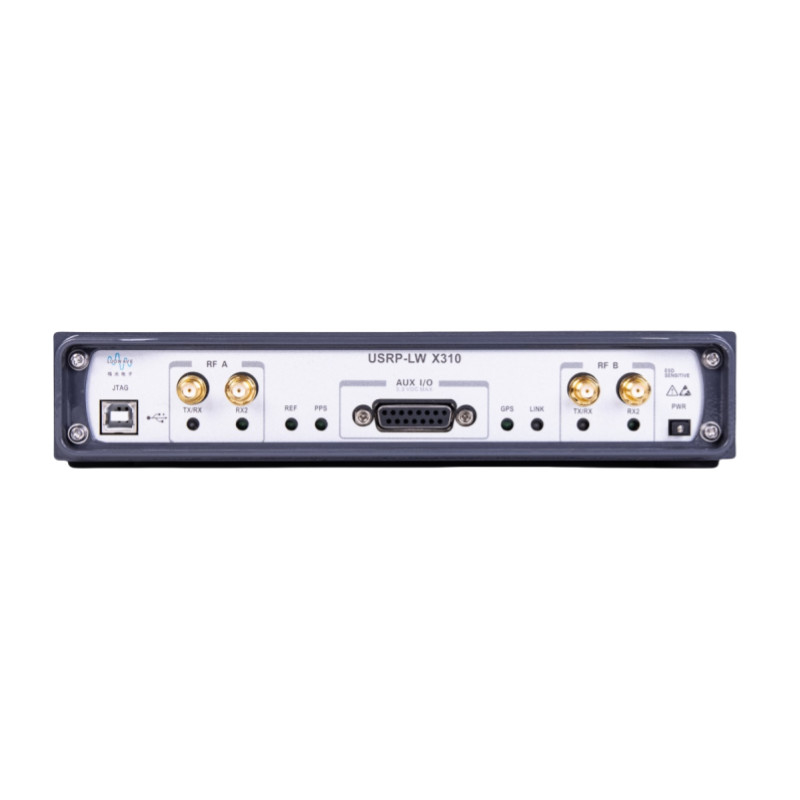

Έττους USRP X310 συμβατό.

Έττους USRP X310 συμβατό.

Ονομασία μάρκας:	Luowave
Αριθμός μοντέλου:	USRP-LW X310
Μούβ:	1 κομμάτι
τιμή:	$10,500.00
Χρόνος παράδοσης:	Προϊόντα έκτακτης ανάγκης ή 30 ημέρες
Όροι πληρωμής:	Τ/Τ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Frequency Range:

RF DC-6GHz

Bandwidth:

160 MHz BW each

Κανάλι:

FPGA:

Xilinx Kintex-7 XC7K410T

Συσκευασία λεπτομέρειες:

Χάρτινο κουτί\Χάρτινο κουτί

Δυνατότητα προσφοράς:

1 κομμάτι

Περιγραφή του προϊόντος

Το USRP-LW X310 είναι ένα προηγμένο σύστημα ραδιοφώνου (SDR) που έχει σχεδιαστεί για την έρευνα ασύρματης επικοινωνίας.που επιτρέπει την επεξεργασία σήματος υψηλής ταχύτητας και την απρόσκοπτη ενσωμάτωση με συστατικά ραδιοσυχνοτήτων, ενότητες μνήμης και διεπαφές host.

Οι βασικές λειτουργίες περιλαμβάνουν ψηφιακή μετατροπή προς τα κάτω (DDC), ψηφιακή μετατροπή προς τα πάνω (DUC) και ρύθμιση συχνότητας ακριβείας, που υποστηρίζονται από το πλαίσιο λογισμικού UHD.Οι μηχανικοί μπορούν να αξιοποιήσουν τους ισχυρούς πόρους επεξεργασίας του FPGA μαζί με το εργαλείο RFNoC (RF Network-on-Chip) για την ανάπτυξη εξειδικευμένων λύσεων DSP για διάφορες ασύρματες εφαρμογές.

Χαρακτηριστικά

Δύο υποδομές για πλατφόρμες RF ευρείας ζώνης
Η επιλογή των θυγατρικών πινάκων καλύπτει DC έως 6 GHz και 160 MHz BW καθένα
Xilinx Kintex-7 XC7K410T FPGA για ψηφιακή επεξεργασία σήματος
14bit 200 MS/s ADC, 16bit 800 MS/s DAC
PCIe, διπλές 10G, διπλές 1G υψηλής ταχύτητας διεπαφές
Με μέσο πλάτος 1U για χρήση σε επιτραπέζιο ή σε ράφι

Υποστηριζόμενα εργαλεία ανάπτυξης

Ραδιόφωνο GNU
Matlab
LabView
UHD

Προδιαγραφές

Συνεχή ένταση εισόδου	12V	Μονόπλευρη αντανακλαστική ζώνη/Απορρίπτηση LO (Με συνδυασμό με UBX-LW 160)	-35/50dBc
Κατανάλωση ενέργειας	45W	1GHz@10KHz Θόρυβος φάσης	-108 dBc/Hz
Δυνατότητα δειγματοληψίας ADC (μέγιστη)	200 MSps	3.6GHz@10KHz Θόρυβος φάσης	-102 dBc/Hz
Αποφάσισμα ADC	14 bits	Δύναμη εξόδου 1GHz	20 dBm
Ποσοστό δειγματοληψίας DAC	800 MSps	2Δύναμη εξόδου 0,4 GHz	20 dBm
Απόφαση του DAC	16 bits	5Δύναμη εξόδου 0,8GHz	7dBm
Μέγιστη μεταφορά	200 MSps	ΔΕΠ3	0dB
Ποσοστό με τον οικοδεσπότη (16β)	200 MSps	ΔΕΠ3	0dB
Ακριβότητα τοπικού ταλαντωτή	20,5 ppm	Αριθμός θορύβου	8dB
Ανεκλείδωτη ακρίβεια GPSDO	20 ppm	Βάρος	2.5 κιλά
Μέγεθος	2922,54,5 CM

Έγγραφα

Σημαντικά σημεία

Σχεδιασμός πολλαπλών υψηλής ταχύτητας διεπαφών

Το USRP-LW X310 προσφέρει μια ποικιλία διεπαφών υψηλής ταχύτητας για επιλογή.ή επεξεργασία πολλών κόμβων, κλπ., παρέχει ποικίλες επιλογές διεπαφής.

Έττους USRP X310 συμβατό. 0

Χρησιμοποιήσιμο για προγραμματισμό υψηλής απόδοσης FPGA (XC7K410T)

Το Kintex 7-410T FPGA προσφέρει σημαντικά παραμετρικά πλεονεκτήματα, προσφέροντας σημαντική αξία στην απόδοσή του.παροχή ισχυρών δυνατοτήτων επεξεργασίας σήματος για την αποτελεσματική διαχείριση σύνθετων αλγόριθμων επικοινωνίας (όπως OFDM και MIMO)Δεύτερον, οι 16 υψηλής ταχύτητας δέκτες-αποδέκτες του με ταχύτητα 12,5 Gb/s υποστηρίζουν πολυκαναλική μετάδοση δεδομένων υψηλής απόδοσης,ανταποκρίνεται στις απαιτήσεις επεξεργασίας σήματος σε πραγματικό χρόνο.

Κατάλογος συσκευασίας

Έττους USRP X310 συμβατό. 2

Σύγκριση των SDR USRP

Α/Δ	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ	USRP-LW B205 (Συμβούλιο)
Εικόνα
Πεδίο συχνότητας	DC-6GHz	3 MHz-6 GHz	10 MHz-6 GHz	DC-6GHz	70MHz-6GHz
Ραδιοφωνική επιφάνεια	Υποστήριξη δύο θυγατρικών	Δύο ενσωματωμένες θυγατρικές πλακέτες (μη αντικαταστάσιμες)	Δύο ενσωματωμένες θυγατρικές πλακέτες (μη αντικαταστάσιμες)	Υποστηρίξτε ένα Daughterboards	Χωρίς υποστήριξη
Μέγιστο εύρος ζώνης	160MHz το καθένα	200MHz το καθένα	100MHz το καθένα	Διάμετρο 8 bit:80MHz Διάμετρο 16 bit:25MHz	56MHz το καθένα
Διάδρομοι ΑΡΧΟ.	2Τ2R	2Τ2R	4Τ4R	1Τ1R	2Τ2R	2Τ2R	1Τ1R	1Τ1R
ΑΕΔ/ΑΕΔ	Δοκιμαστική μονάδα: 14-bit, ρυθμός δειγματοληψίας: 184.32, 200 MS/s ΔΑΚ: AD9146 16-bit, μέγιστη ταχύτητα δειγματοληψίας 800 MS/s	Δοκιμαστική μονάδα: 14-bit, ρυθμιζόμενες ταχύτητες δειγματοληψίας: 200, 245,76 και 250 MS/s ΔΑΚ:DAC37J82 16-bit, ρυθμιστή ταχύτητα δειγματοληψίας: 200, 245,76 και 250 MS/s	AD9371 ADC: 16-bit, ρυθμίσιμες ταχύτητες δειγματοληψίας: 122.88, 125 και 153,6 MS/s DAC: 14 bit, ρυθμίσιμες ταχύτητες δειγματοληψίας: 122.88, 125 και 153,6 MS/s	Δοκιμαστική μονάδα: 14bit 100MS/s ΔΑΚ:AD9777 16bit 400MS/s	AD9361 ΑΔΚ:12-bit 61.44MS/s DACs:12-bit 61.44MS/s		AD9364 ΑΔΚ: 12 θέσεις 61,44 MS/s DACs:12bit61.44MS/s
Πρότυπο FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Διασύνδεση δεδομένων	ΓΙΓΕ Λιμάνι,10GbE θύρα, PCIE x4	ΓΙΓΕ Λιμάνι,10GbE θύρα, Επικαιρότητα: ,A-USB, μικρο-ΗΠΑ	ΓΙΓΕ Λιμάνι,10GbE θύρα, A-USB, μικρο-USB	Πύλη Ethernet Gigabit	Ηλεκτρονική θύρα, USB2.0	USB3.0
Μέγεθος (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Ενιαία τιμή	9999	23999	17999	3699	5999	2199	2199	599

Συνεργαζόμενη ραδιοσυχνοποιημένη πλακέτα

Α/Δ	Περιγραφή	Εικόνα
Αεροπορικές πτήσεις	Περιοχή συχνότητας 0-30MHz, 30MHz BW
WBX-LW 40/120	Περιοχή συχνοτήτων 50 MHz-2,2 GHz, 40 MHz/120 MHz BW
SBX-LW 40/120	400 MHz - 4,4 GHz εύρος συχνοτήτων, 40MHz/120MHz BW
UBX-LW 40/60	10 MHz - 6 GHz Περιοχή συχνοτήτων, 40MHz/160MHz BW
TwinRX-LW	Περιοχή συχνοτήτων 10 MHz-6 GHz, 80 MHz BW
