Created with Pixso. USRP-LW N310∙ SDR USRP Λογισμικό καθορισμένο Ραδιοηλεκτρονική θύρα Ethernet χαμηλή αργία

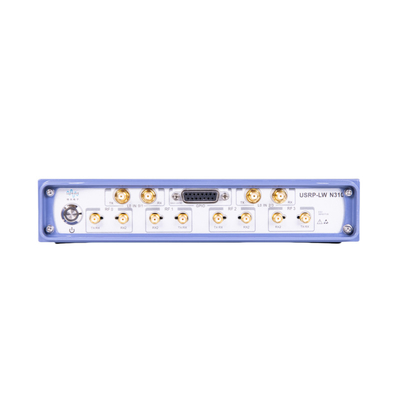

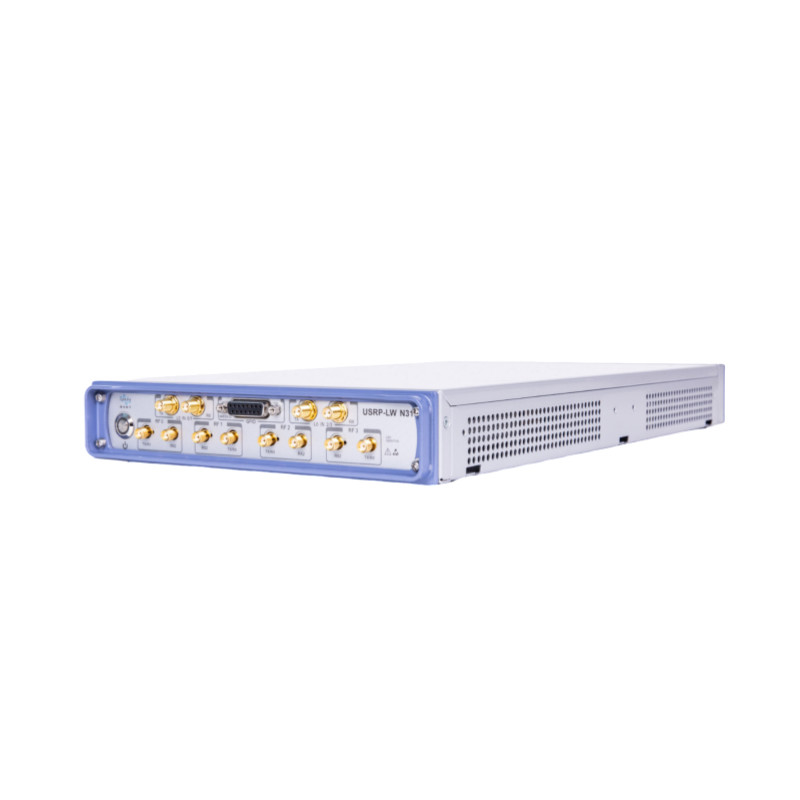

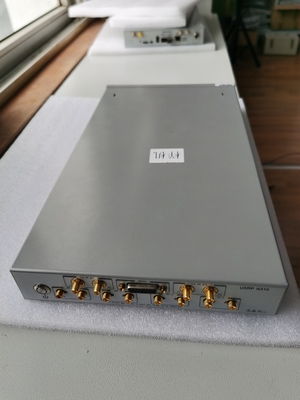

USRP-LW N310∙ SDR USRP Λογισμικό καθορισμένο Ραδιοηλεκτρονική θύρα Ethernet χαμηλή αργία

Ονομασία μάρκας: Luowave
Αριθμός μοντέλου: N310
Μούβ: 1 κομμάτι
τιμή: USD
Χρόνος παράδοσης: Αγαθά σημείων ή 30 ημέρες
Όροι πληρωμής: T/T
Λεπτομέρειες
Τόπος καταγωγής:
Κίνα
Συσκευασία λεπτομέρειες:
Χαρτοκιβώτιο εγγράφου κιβωτίων \ εγγράφου
Δυνατότητα προσφοράς:
1 κομμάτι
Επισημαίνω:

SDR USRP DC6V

,

DC6V SDR USRP

,

ethernet SDR DC6V

Περιγραφή του προϊόντος

Η σειρά θύρων Ethernet USRP-LW N310

Το USRP-LW N310 είναι ένα δικτυακό ραδιόφωνο που καθορίζεται από λογισμικό (SDR) που παρέχει αξιοπιστία και ανοχή σφαλμάτων για ανάπτυξη σε μεγάλης κλίμακας και κατανεμημένα ασύρματα συστήματα.


Το USRP-LW N310 είναι ένα από τα υψηλότερα κανάλια στην αγορά SDR σήμερα,με διπλό δέκτη-αποδέκτη AD9371 RFIC στο μπροστινό άκρο RF που παρέχει τέσσερα κανάλια δέκτη-αποδέκτη σε ένα πακέτο RU μισού πλάτουςΚάθε κανάλι παρέχει άμεσο εύρος ζώνης έως 100 MHz και καλύπτει ένα εκτεταμένο εύρος συχνοτήτων από 10 MHz έως 6 GHz.Ο επεξεργαστής baseband χρησιμοποιεί το Xilinx Zynq-7100 SoC για να παρέχει μεγάλες προγραμματιζόμενες από τον χρήστη FPGA για επεξεργασία σε πραγματικό χρόνο και χαμηλής καθυστέρησηςΥποστηρίζει διεπαφές 1 GbE, 10 GbE και Aurora μέσω διπλών θύρων SPF+,που μπορούν να εφαρμοστούν στον υπολογιστή υποδοχής ή σε ροές υψηλής απόδοσης IQ για συμπαρασκευαστές FPGAΗ ευέλικτη αρχιτεκτονική συγχρονισμού υποστηρίζει αναφορά ρολογιού, αναφορά χρόνου PPS, εξωτερική είσοδο LO και GPSDO, επιτρέποντας συστήματα MIMO υψηλού αριθμού καναλιών.Το USRP-LW N310 απλοποιεί τον έλεγχο και τη διαχείριση των ραδιοφωνικών δικτύων με την εισαγωγή της δυνατότητας εκτέλεσης εργασιών εξ αποστάσεως, όπως το debugging, η ενημέρωση λογισμικού, η επανεκκίνηση, η επαναφορά σε εργοστασιακή ρύθμιση, η αυτοεξέταση, το debugging του host PC/ARM και η παρακολούθηση της υγείας του συστήματος.


Περιλαμβάνει:

  • USRP-LW N310
  • Καλώδιο Ethernet RJ45
  • Προσαρμοστής SFP+ προς RJ45
  • Καλώδιο μικρο-USB
  • ΜικροSD κάρτα
  • τροφοδοσία


Βασικά χαρακτηριστικά:


• Αξιόπιστη και ανθεκτική σε σφάλματα ανάπτυξη

• AD9371 ρυθμιζόμενη συχνότητα αναφοράς ρολογιού:

1220,88 MHz, 125 MHz, 153,6 MHz

• δυνατότητες εξ αποστάσεως διαχείρισης
• Κάλυψη συχνοτήτων από 10MHz έως 6GHz • 16bit ADC, 14bit DAC
• Αμέσως εύρος ζώνης έως και 100M ανά κανάλι • Διπλές θύρες SPF+ (Gigabit Ethernet, 10 Gigabit Ethernet, Aurora).
• Υποστήριξη 4 αποστολή 4 αποδείξεων ταυτόχρονα • Διπλό πυρήνα ARM Cortex-A9 CPU 800 MHz
• Τράπεζες φίλτρων δέκτη-διαβιβαστή • Ενσωματωμένο Xilinx Zynq-7100 SoC FPGA
• Υποστήριξη εξωτερικής εισόδου RX LO, TX LO • Υποστηρίζει εξωτερική αναφορά ρολογιού και αναφορά ώρας PPS
• Πλαίσιο ανάπτυξης FPGA του RFNoC • Υποστηρίζει ανεξάρτητες (ενσωματωμένες) ή host-based (network) λειτουργίες
• 1 θύρα υποδοχής USB τύπου Α • UHD3.11.0 ή μεταγενέστερη υποστήριξη
• Ενσωματωμένο προσαρμοσμένο Linux • 1 θύρα micro-USB (σειριακή κονσόλα, JTAG)
• Υποστήριξη του GNU Radio



Επεξεργαστής ζώνης βάσης:

Ο επεξεργαστής USRP-LW N310 βασικής ζώνης χρησιμοποιεί το zynq-7100 SOC της Xilinx,που παρέχει ένα πλούσιο σύνολο προγραμματιζόμενων FPGA για επεξεργασία χαμηλής καθυστέρησης και απαιτητικής πραγματικού χρόνου, καθώς και ανεξάρτητη λειτουργία διπλού πυρήνα ARM CPUΟι χρήστες μπορούν να αναπτύξουν εφαρμογές σε προεγκατεστημένα ενσωματωμένα λειτουργικά συστήματα Linux ή να χρησιμοποιήσουν διεπαφές υψηλής ταχύτητας όπως Gigabit Ethernet Host, 10 Gigabit Ethernet.


Σύγχρονη:

Το USRP-LW N310 έχει μια ευέλικτη αρχιτεκτονική σχεδιασμού ρολογιού αναφοράς που υποστηρίζει εξωτερικό PPS, αναφορά ρολογιού, εξωτερική είσοδο LO και gpsdo,που διευκολύνει υψηλό αριθμό καναλιών MIMO Εφαρμογή του συστήματος.


Τεχνικά δεδομένα USRP-LW N310:

Κατηγορία παραμέτρου

αριθμητική τιμή

μονάδα

Κατηγορία παραμέτρου

αριθμητική τιμή

μονάδα

υποδοχή

εκτόξευση

Αριθμός καναλιών

4

-

Αριθμός καναλιών

4

-

Ανεξάρτητη ρύθμιση

2

-

Ανεξάρτητη ρύθμιση

2

-

L0 κοινά ζεύγη

2

-

L0 κοινά ζεύγη

2

-

Πεδίο κέρδους

-40 ~ 30

dB

Το εύρος κέρδους είναι 10MHz έως 300MHz

-30 ~ 25

dB







Πληροφορίες

1

dB

300MHz~6GHz

-30 ~ 20

dB

Μέγιστη ισχύς εισόδου

-15

dBm

Πληροφορίες

1

dB

Τράπεζα φίλτρων

10 ~ 430

MHz

Τράπεζα φίλτρων

10 ~ 300

MHz

430 ~ 600

300 ~ 723.17

600 ~ 1050

723.17 ~ 1623.17

1050 ~ 1600

1623.17 ~ 3323.17

1600 ~ 2100

3323.17 ~ 6000

2100 ~ 2700



2700 ~ 6000



Ένα εξωτερικό τοπικό εύρος συχνότητας ταλαντωτή μπορεί να εισάγεται

0.6 ~ 8

GHz

Ένα εξωτερικό τοπικό εύρος συχνότητας ταλαντωτή μπορεί να εισάγεται

0.6 ~ 8

GHz

Χρόνος αλλαγής TX/RX

140

μσ

Χρόνος αλλαγής TX/RX

140

μσ

Δυναμικότητα μετατροπής και ρολογιού

Δύναμη

Ποσοστό δειγματοληψίας

122.88,125,153.6

Κράτος μέλος

Συνεχή τάση εισόδου

12,7

V,A

Ανάλυση ADC

16

μπιτ

κατανάλωση ενέργειας

50-80

W

Ανάλυση DAC

14

μπιτ

Φυσικές ιδιότητες

Ελάχιστο βήμα συχνότητας 122,88 MS/s

7.32

Hz

μέγεθος

425×220×45

χμ

125 MS/s

7.45

Hz

1530,6 MS/s

9.15

Hz

Η σταθερότητα συχνότητας GPSDO δεν είναι κλειδωμένη

0.1

ppm

βάρος

3.8

χιλιόγραμμο

GPSDO PPS σε σχέση με την ακρίβεια UTC

< 8

ν

Απαιτήσεις για το περιβάλλον λειτουργίας

Σταθερότητα καθυστέρησης GPSDO

<+/-50

μσ

Σταθερή περιοχή λειτουργίας

0 ~ 50

°C

3

ώρες

25

°C

Πεδίο θερμοκρασίας αποθήκευσης

-40 ~ 70

°C
