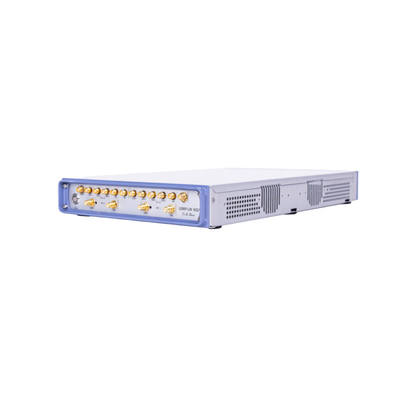

Η σειρά θύρων Ethernet USRP-LW N321

Σύνοψη του προϊόντος
Το USRP-LW N321 είναι ένα δικτυακό ραδιόφωνο που καθορίζεται από λογισμικό και παρέχει αξιοπιστία και ανοχή σφαλμάτων για ανάπτυξη σε μεγάλης κλίμακας και κατανεμημένα ασύρματα συστήματα.Αυτό είναι ένα υψηλής απόδοσης SDR που χρησιμοποιεί ένα μοναδικό σχεδιασμό RF που παρέχει 2 RXs και 2 σε ένα μισό πλάτος RU μέγεθος κανάλι TXΚάθε κανάλι παρέχει άμεσο εύρος ζώνης έως 200 MHz και καλύπτει ένα εκτεταμένο εύρος συχνοτήτων από 3 MHz έως 6 GHz.Ο επεξεργαστής baseband χρησιμοποιεί το Xilinx Zynq-7100 SoC για την παροχή μεγάλων προγραμματιζόμενων από τον χρήστη FPGAs σε πραγματικό χρόνο, επεξεργασία χαμηλής καθυστέρησης, καθώς και διπλού πυρήνα ARM CPU για αυτόνομη λειτουργία.και διασύνδεση Aurora που παρέχει ροές IQ υψηλής απόδοσης σε έναν υπολογιστή υποδοχής ή FPGA coprocessor.


Η ευέλικτη αρχιτεκτονική συγχρονισμού υποστηρίζει αναφορά ρολογιού 10 MHz, αναφορά χρόνου PPS, εξωτερικές εισόδους TX και RX LO και GPSDO για πλατφόρμα δοκιμής MIMO φάσης-συνοχής.Το USRP-LW N321 έχει τη δυνατότητα εισαγωγής TX και RX LO πάνω από τις συχνότητες υποστήριξης 450 MHz, καθιστώντας το κατάλληλο για την κατασκευή μεγάλων, φάσης συνεκτικών θεμάτων κατάλληλων για μια ποικιλία προηγμένων ασύρματων θεμάτων έρευνας Η πλατφόρμα δοκιμών MIMO παρέχει μια διαδρομή.το USRP-LW N321 επιτρέπει την εξαγωγή των TX και RX LO στη διαμόρφωση Star σε πολλαπλές άλλες συσκευές USRP-LW N321.
Το USRP-LW N321 αξιοποιεί τις τελευταίες εξελίξεις λογισμικού της UHD για να απλοποιήσει τον έλεγχο και τη διαχείριση πολλαπλών συσκευών στο δίκτυο, με μοναδικές εργασίες απομακρυσμένης διαχείρισης, όπως το debugging,ενημέρωση λογισμικού, επανεκκίνηση, επαναφορά σε εργοστασιακή κατάσταση και παρακολούθηση της υγείας του συστήματος.

Βασικά χαρακτηριστικά:

• Αξιόπιστη και ανθεκτική σε σφάλματα ανάπτυξη
• Ικανότητες εξ αποστάσεως διαχείρισης
• Ανεξάρτητες (ενσωματωμένες) ή βασισμένες σε υποδομές (αγωγός δικτύου) λειτουργίες
• Πλήρως ενσωματωμένες και συναρμολογημένες (οι ανταλλακτικές κάρτες θυγατρικές δεν υποστηρίζονται από το USRP N321).
• Εκτεταμένο εύρος συχνοτήτων από 3 MHz έως 6 GHz
• Αμέσως εύρος ζώνης έως 200 MHz ανά κανάλι
• 2RX,2TX
• Τράπεζες φίλτρων RX, TX
• 14bit ADC, 16bit DAC
• Ταχύτητα ρολογιού: 200, 245.76, και 250 MS/s
• Xilinx Zynq-7100 SoC
• Διπλό πυρήνα ARM Cortex-A9 800 MHz CPU

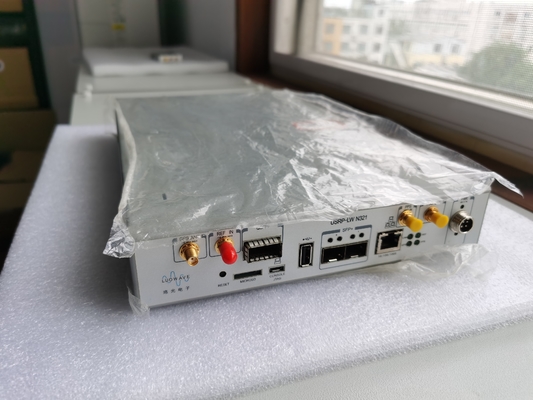

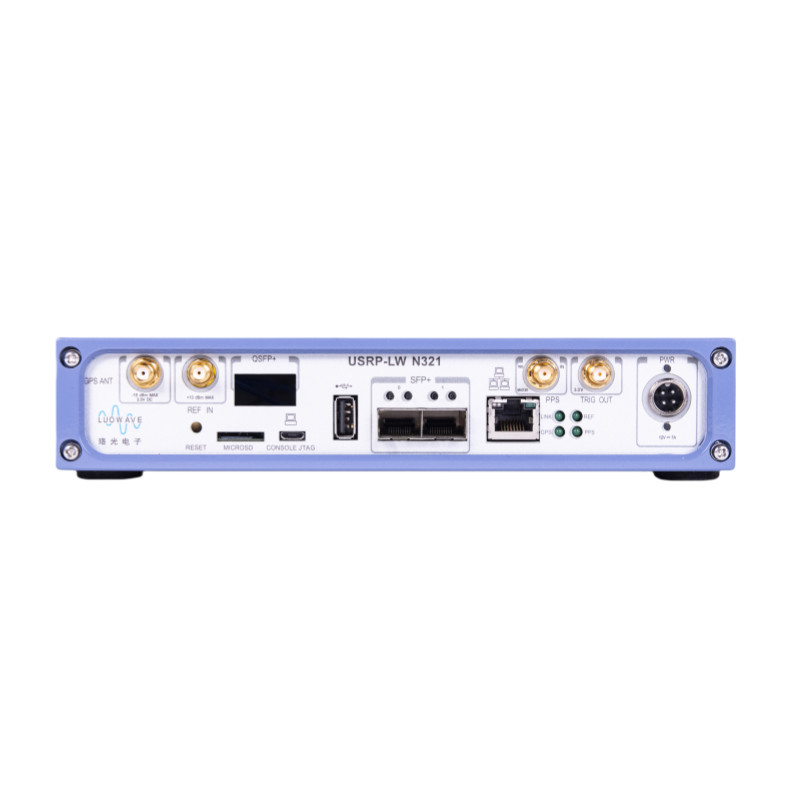

• 1 θύρα QSFP+
• 2 θύρες SFP+ (1 Gigabit Ethernet, 10 Gigabit Ethernet, Aurora).
• RJ45 ((1 GbE)
• Αναφορά ρολογιού
• Χρονοδιάγραμμα αναφοράς SPC

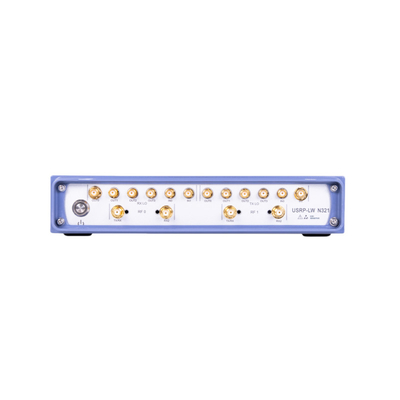

• Εξωτερικές πύλες εισόδου και εξόδου RX LO, TX LO
• 1 θύρα υποδοχής USB τύπου Α
• 1 θύρα micro-USB (σειριακή κονσόλα, JTAG).
• Χρονοδιακόπτης σκύλου παρακολούθησης
• ΑνοιχτόΕνσωματωμένο Linux
• Δοκιμαστές υλικού USRP (UHD3.15.0.0 ή μεταγενέστερη έκδοση) και εκδόσεις API ανοιχτού κώδικα λογισμικού
• Πλαίσιο ανάπτυξης FPGA RF Network-on-Chip (RFNoCTM)
