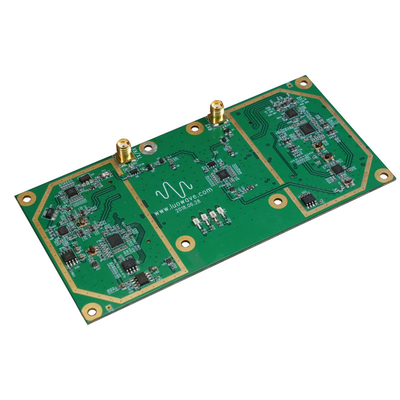

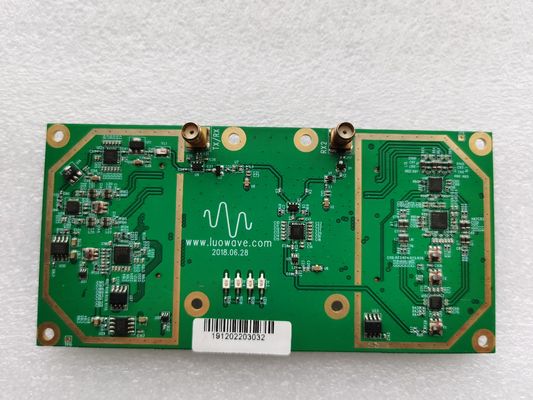

SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi και 2.4GHz ISM Διάδοσης Διάβασης

Name: SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi και 2.4GHz ISM Διάδοσης Διάβασης
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: SBX-LW (40MHZ, 120MHZ)
Price: 240.00 USD
Availability: InStock

Ονομασία μάρκας:	Luowave
Αριθμός μοντέλου:	SBX-LW (40MHZ, 120MHZ)
Μούβ:	1 κομμάτι
τιμή:	USD
Χρόνος παράδοσης:	Αγαθά σημείων ή 30 ημέρες
Όροι πληρωμής:	T/T

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο εγγράφου κιβωτίων \ εγγράφου

Δυνατότητα προσφοράς:

1 κομμάτι

Επισημαίνω:

Κάρτα WiMax USRP κορών RF

Κάρτα WiMax κορών RF

Κάρτα WiMax κορών WiFi RF

Περιγραφή του προϊόντος

USRP Daughterboards SBX-LW 40MHZ

Το SBX είναι ένας δέκτης ευρείας ζώνης που παρέχει ισχύ εξόδου έως 100 mW και ένα τυπικό αριθμό θορύβου 5 dB. Οι τοπικοί ταλαντωτές για τις αλυσίδες λήψης και μετάδοσης λειτουργούν ανεξάρτητα.,Το SBX είναι ικανό για MIMO και παρέχει εύρος ζώνης 40 MHz. Το SBX είναι ιδανικό για εφαρμογές που απαιτούν πρόσβαση σε διάφορες ζώνες στην περιοχή 400 MHz-4400 MHz.Παραδείγματα πεδίων εφαρμογής περιλαμβάνουν το WiFi, WiMax, S-band transceivers και 2,4 GHz ISM transceivers.

Βασικά χαρακτηριστικά:

1Η μέγιστη ζώνη σήματος περιλαμβάνει: 40 MHz, 120 MHz 3. Παρέχει 100 mW ισχύς εξόδου και 5dB αριθμό θορύβου.Ο τοπικός ταλαντωτής μπορεί να χρησιμοποιηθεί για την παραλαβή και τη μετάδοση καναλιών4. Δυνατότητα MIMO, ιδανική για εφαρμογές που πρέπει να λειτουργούν σε πολλαπλές ζώνες συχνοτήτων στην περιοχή συχνοτήτων 400 έως 4400 MHz 5.Τυπικές εφαρμογές περιλαμβάνουν το WIFI, WIMAX, S-band transceivers και 2.4GHz ISM transceivers

Λειτουργική περιγραφή

Το SBX-LW-40 είναι ένας δέκτης υψηλού εύρους ζώνης που παρέχει ισχύ μέχρι 100mW με αριθμό θορύβου 5 dB. Οι αλυσίδες λήψης και μετάδοσης του τοπικού ταλαντωτή λειτουργούν ανεξάρτητα,που επιτρέπουν λειτουργία διπλής ζώνηςΓια όσους θέλουν να έχουν πρόσβαση σε ένα ευρύ φάσμα εφαρμογών από 400 MHz έως 4400 MHz, η SBX-LW είναι η ιδανική συσκευή SDR. Οι εφαρμογές περιλαμβάνουν WiFi, WiMAX,Πληροφοριακοί δέκτες S-band και 2Πληροφοριακοί δέκτες ζώνης ISM των.4 GHz.

Συμβατό προϊόν:

Δοκιμή SBX-LW 40M

Περιγραφή περιβάλλοντος δοκιμής: Για τις δοκιμές χρησιμοποιείται εξοπλισμός της εταιρείας Ε&Α, το μοντέλο είναι ZVL. Οι εξοπλισμοί δοκιμής είναι USRP-LW X310 και SBX-LW 40M.Οι δύο συσκευές συνδέονται με καλώδιο ραδιοσυχνοτήτων απευθείας.Διάγραμμα περιβάλλοντος δοκιμής:

Διάγραμμα σύνδεσης δοκιμής ανοικτού βρόχου του πομπού:

Διάγραμμα σύνδεσης δοκιμής αυθόρμητης λήψης κλειστού βρόχου:

Στοιχεία δοκιμής ανοικτού κύκλου και κλειστού κύκλου με βάση το GNURADIO COMPANION: διάγραμμα δοκιμαστικού τεμαχίου GNURADIO COMPANION:

1Δοκιμή καταστολής φορέα και απόρριψης εικόνας: κεντρική συχνότητα 2,4 GHz, συχνότητα σήματος βασικής ζώνης 10 kHz, GAIN 9dB

Κεντρική συχνότητα 2,4 GHz, μέγιστη έκδοση γραφικών:

Κεντρική συχνότητα 2GHz, φάσμα δοκιμής μεταβιβαστή κλειστού βρόχου και γραφικά χρονικού τομέα

2Δοκιμή καταστολής φορέα και απόρριψης εικόνας: κεντρική συχνότητα 3GHz, συχνότητα σήματος baseband 10kHz, GAIN 9dB

Κεντρική συχνότητα 3GHz, μέγιστη έκδοση γραφικών:

Κεντρική συχνότητα 3GHz, φάσμα δοκιμής δέκτη κλειστού βρόχου και γραφικά χρονικού τομέα

3Δοκιμή καταστολής φορέα και απόρριψης εικόνας: κεντρική συχνότητα 4 GHz, συχνότητα σήματος βασικής ζώνης 10 kHz, GAIN 9 dB

2Δοκιμή καταστολής φορέα και απόρριψης εικόνας: κεντρική συχνότητα 3GHz, συχνότητα σήματος baseband 10kHz, GAIN 9dB

Κεντρική συχνότητα 4,4 GHz, μέγιστη έκδοση γραφικών:

Μέτρηση θορύβου φάσης: κεντρική συχνότητα 1 GHz:

Παρακαλώ μην διστάσετε να μας στείλετε ένα μήνυμα αν έχετε οποιεσδήποτε ερωτήσεις.

Κεντρική συχνότητα 4 GHz, μέγιστη έκδοση γραφικών:

Κεντρική συχνότητα 4,4 GHz, μέγιστη έκδοση γραφικών:
