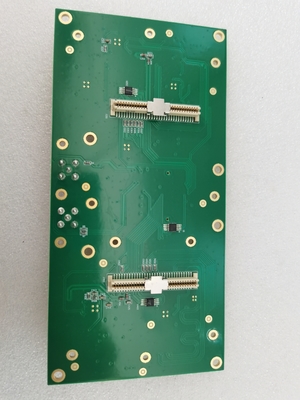

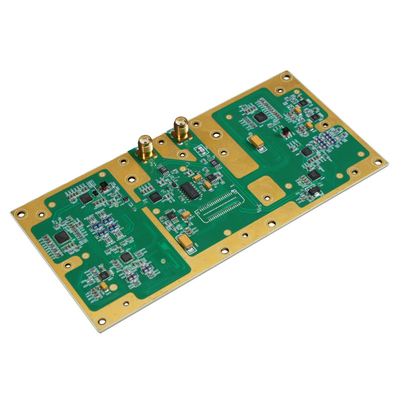

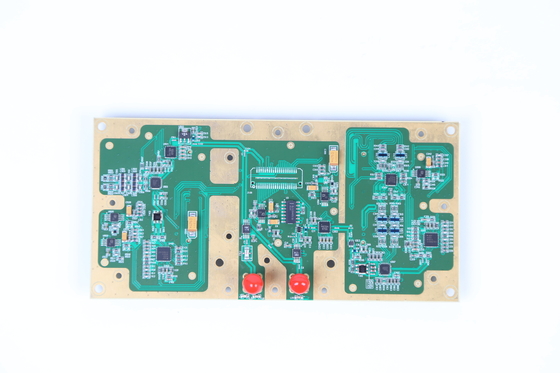

LUOWAVE Daughterboards wbx-LW RF Rx/Tx (40MHZ, 120MHZ)

Κύρια χαρακτηριστικά γνωρίσματα:

1. Κάλυψη συχνότητας: 50 MHZ - 2,2 Ghz

2. Το μέγιστο εύρος ζώνης περιλαμβάνει: 40 MHZ, 120 MHZ

3. Ο πίνακας κορών WBX RF περιέχει έναν πλήρης-διπλό ευρείας ζώνης πομποδέκτη που υποστηρίζει μέχρι 120 MHZ του στιγμιαίου εύρους ζώνης

4. Εξυπηρέτηση ενός ευρέος φάσματος των εφαρμογών: δημόσια ασφάλεια, επικοινωνίες, ερασιτεχνικό ραδιόφωνο και ΙΣΜΌΣ

5. Ο τοπικός ταλαντωτής λαμβάνει και διαβιβάζει τις αλυσίδες λειτουργεί ανεξάρτητα, επιτρέποντας τη διπλή λειτουργία συχνότητας

6. Η αναφορά για τον τοπικό ταλαντωτή είναι το κύριο ρολόι από το USRP, επιτρέποντας τις πολλαπλάσιες συνεπείς διαδικασίες

7. Κατάλληλος για τις συσκευές usrp-LW X300/x310

Λειτουργική περιγραφή:

Τα wbx-lw-40 παρέχουν έναν υψηλό πομποδέκτη εύρους ζώνης που παραδίδει μέχρι 100mW της παραγωγής δύναμης με έναν αριθμό θορύβου 5 DB. Ο τοπικός ταλαντωτής λαμβάνει και διαβιβάζει τις αλυσίδες λειτουργεί ανεξάρτητα και μπορεί να συγχρονιστεί για MIMO. Είναι μια ιδανική συσκευή SDR για τις εφαρμογές που θέλουν να έχουν πρόσβαση στις συχνότητες στη σειρά 50MHz-2200 MHZ. Οι εφαρμογές περιλαμβάνουν WiFi, WiMAX, τους πομποδέκτες s-ταινιών και τους πομποδέκτες ζωνών ΙΣΜΟΎ 2,4 Ghz. Οι εφαρμογές περιλαμβάνουν την κινητή επικοινωνία εδάφους, τα θαλάσσια και αεροδιαστημικά ραδιόφωνα κινητοί σταθμοί βάσης, πολλαπλής ζώνης ραδιόφωνα PC και GSM συνεπή ραντάρ πολυ-βάσεων ασύρματα δίκτυα αισθητήρων τηλεόραση ραδιοφωνικής μετάδοσης και διαχείριση δημόσια ασφαλείας. ΕΦΑΡΜΌΣΙΜΟΣ ΣΕ USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300.

Κεντρική συχνότητα 800MHz, γραφική παράσταση παραγωγής στο μέγιστο κέρδος:

Κεντρική συχνότητα 800MHz, φάσμα δοκιμής πομποδεκτών κλειστών βρόγχων και γραφική παράσταση χρόνος-περιοχών

5. Open-loop και ο κλειστός βρόγχος εξετάζουν τα στοιχεία βασισμένα στο ΡΑΔΙΟ ΣΎΝΤΡΟΦΟ GNU: Καταστολή μεταφορέων και δοκιμή απορριμάτων εικόνας: Κεντρική συχνότητα 1 Ghz, συχνότητα 10 σημάτων ζωνών βάσης kHz, ΚΈΡΔΟΣ 9dB

Κεντρική συχνότητα 1 Ghz, γραφική παράσταση παραγωγής στο μέγιστο κέρδος:

Κεντρική συχνότητα 1GHz, φάσμα δοκιμής πομποδέκτης-δεκτών κλειστών βρόγχων και γραφική παράσταση χρόνος-περιοχών

6. Μέτρηση θορύβου φάσης: κεντρική συχνότητα 1 Ghz:

Παρακαλώ μην διστάστε να με έρθετε σε επαφή με εάν χρειάζεστε οποιοδήποτε επιπλέον πληροφορίες.
