2Το μέγιστο εύρος ζώνης περιλαμβάνει: 120 MHz

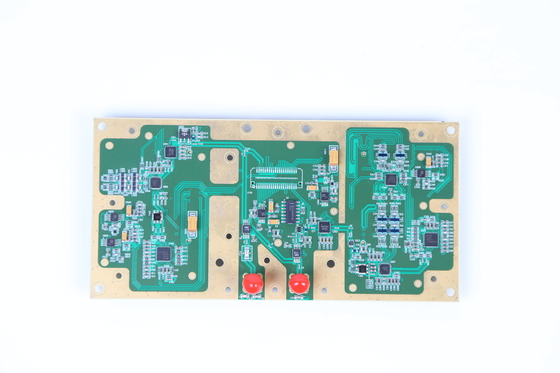

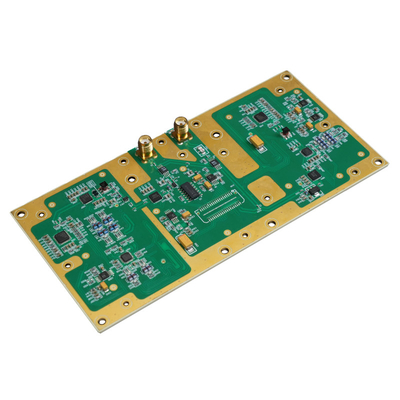

3Η WBX RF θυγατρική πλακέτα περιέχει ένα full-duplex ευρυζωνικό δέκτη που υποστηρίζει έως και 120 MHz στιγμιαίου εύρους ζώνης

4- εξυπηρετούν ένα ευρύ φάσμα εφαρμογών: δημόσια ασφάλεια, επικοινωνίες, ραδιοερασιτέχνες και ISM

5Οι αλυσίδες λήψης και μετάδοσης του τοπικού ταλαντωτή λειτουργούν ανεξάρτητα, επιτρέποντας τη διπλή λειτουργία συχνότητας

6Η αναφορά για τον τοπικό ταλαντωτή είναι το κύριο ρολόι από το USRP, επιτρέποντας πολλαπλές συνεκτικές λειτουργίες

Λειτουργική περιγραφή

Το WBX-LW-40 παρέχει έναν δέκτη υψηλού εύρους ζώνης που παρέχει ισχύ μέχρι 100mW με αριθμό θορύβου 5 dB.Οι αλυσίδες λήψης και μετάδοσης του τοπικού ταλαντωτή λειτουργούν ανεξάρτητα και μπορούν να συγχρονιστούν για το MIMOΕίναι μια ιδανική συσκευή SDR για εφαρμογές που θέλουν να έχουν πρόσβαση σε συχνότητες στην περιοχή 50MHz-2200MHz.Οι εφαρμογές περιλαμβάνουν τις επίγειες κινητές επικοινωνίες, ναυτικά και αεροδιαστημικά ραδιόφωνα, κινητοί σταθμοί βάσης, υπολογιστές προσωπικού χαρακτήρα και ραδιοφωνικά δίκτυα GSM πολλαπλών ζώνων, συνεκτικοί ραντάρ πολλαπλών βάσεων, ασύρματα δίκτυα αισθητήρων, τηλεοπτική μετάδοση και διαχείριση της δημόσιας ασφάλειας.Εφαρμόζεται στο USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300.

Παρακαλούμε μην διστάσετε να επικοινωνήσετε μαζί μου αν χρειάζεστε περαιτέρω πληροφορίες.

WhatsApp/skype/Wechat: +8618062514745 Δικτυακό τόπο:https://www.luowave.com/en/

Κεντρική συχνότητα 800MHz, έξοδος γραφικών στο μέγιστο κέρδος:

Κεντρική συχνότητα 800MHz, φάσμα δοκιμής δέκτη κλειστού βρόχου και γραφικά χρονικού τομέα

5. Δεδομένα δοκιμών ανοικτού κύκλου και κλειστού κύκλου με βάση το GNU RADIO COMPANION: Δοκιμή καταστολής φορέα και απόρριψης εικόνας: Κεντρική συχνότητα 1 GHz, συχνότητα σήματος βασικής ζώνης 10 kHz, GAIN 9dB

Κεντρική συχνότητα 1 GHz, έξοδος γραφικών με μέγιστο κέρδος:

Κεντρική συχνότητα 1GHz, φάσμα δοκιμής δέκτη-διαβιβαστή κλειστού βρόχου και γραφικά χρονικού τομέα

6Μέτρηση θορύβου φάσης: κεντρική συχνότητα 1 GHz:
