UBX-LW40/160 ∙ UBX 40MHZ RF Παιδική κάρτα USRP Παιδικές πλακέτες Εξερευνήστε MIMO

Name: UBX-LW40/160 ∙ UBX 40MHZ RF Παιδική κάρτα USRP Παιδικές πλακέτες Εξερευνήστε MIMO
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: UBX-LW 40MHZ
Price: 240.00 USD
Availability: InStock

Ονομασία μάρκας:	Luowave
Αριθμός μοντέλου:	UBX-LW 40MHZ
Μούβ:	1 κομμάτι
τιμή:	USD
Χρόνος παράδοσης:	Αγαθά σημείων ή 30 ημέρες
Όροι πληρωμής:	T/T

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο εγγράφου κιβωτίων \ εγγράφου

Δυνατότητα προσφοράς:

1 κομμάτι

Επισημαίνω:

40MHZ κάρτα MIMO κορών RF

Κάρτα UBX κορών RF

Κάρτα MIMO κορών RF

Περιγραφή του προϊόντος

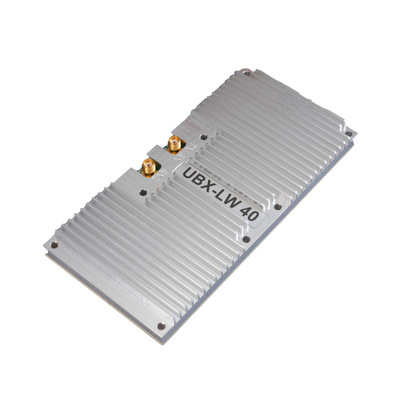

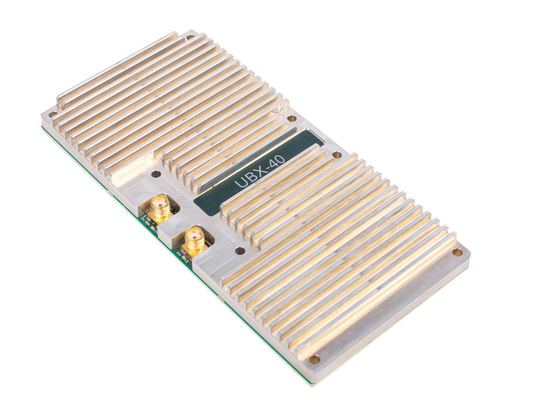

USRP Daughterboards UBX-LW 40 MHz

Το UBX 40 είναι ένας πλήρης διπλής ευρυζωνικός δέκτης που καλύπτει συχνότητες από 10 MHz έως 6 GHz με στιγμιαίο εύρος ζώνης 40 MHz.Η συνεκτική και ευθυγραμμισμένη λειτουργία σε πολλαπλές πλακέτες θυγατρικών UBX στις μητρικές πλακέτες της σειράς USRP X επιτρέπει στους χρήστες να εξερευνήσουν εφαρμογές MIMO και εντοπισμού κατεύθυνσηςΗ πλακέτα UBX 40 λειτουργεί εναλλακτικά με άλλες πλακέτες USRP και είναι συμβατή με τις συσκευές USRP X Series και N Series.

Βασικά χαρακτηριστικά:

1Καλυψη συχνοτήτων: 10 MHz - 6 GHz

2Το εύρος ζώνης περιλαμβάνει: 40 MHz

3Ανεξάρτητα λειτουργούν πλήρης διπλής TX και RX συχνότητες

4Υποστήριξη συγχρονισμού φάσης ή βαθμονόμησης

Περιγραφή λειτουργίας:

Ο UBX-LW είναι ένας πλήρης διπλής δέκτης που παρέχει υψηλής απόδοσης ραδιοσυχνότητα που καλύπτει τα περισσότερα τμήματα συχνοτήτων για συνεκτική ευθυγράμμιση φάσης σε εφαρμογές MIMO πολλαπλών καναλιών και εντοπισμού κατεύθυνσης.Το εύρος συντονισμού του εύρους ζώνης κάνει το UBX-LW μια ιδανική εφαρμογή που καλύπτει όλες τις πιο κοινές ζώνες συχνοτήτων, που καλύπτει υψηλής συχνότητας, πολύ υψηλής συχνότητας, κινητής τηλεφωνίας, ραντάρ και WIFI, και μπορεί να χρησιμοποιηθεί για την παρακολούθηση ολόκληρης της ζώνης ενδιαφέροντος.Το UBX-LW λειτουργεί εναλλάξ με τις υπάρχουσες πλακέτες θυγατρικές USRP-LW για απρόσκοπτη ενσωμάτωση στις υπάρχουσες εφαρμογές σας.

Δοκιμή UBX-LW 160M

Περιγραφή περιβάλλοντος δοκιμής: Για τις δοκιμές χρησιμοποιείται εξοπλισμός της εταιρείας Ε&Α, το μοντέλο είναι ZVL. Οι εξοπλισμοί δοκιμής είναι USRP-LW X310 και UBX-LW 160M.Οι δύο συσκευές συνδέονται με καλώδιο ραδιοσυχνοτήτων απευθείας.Διάγραμμα περιβάλλοντος δοκιμής:

Διάγραμμα σύνδεσης δοκιμής ανοικτού βρόχου του πομπού:

Διάγραμμα σύνδεσης δοκιμής αυθόρμητης λήψης κλειστού βρόχου:

Δεδομένα δοκιμών ανοικτού κύκλου και κλειστού κύκλου με βάση το GNU RADIO COMPANION: 1. Δοκιμή καταστολής φορέα και απόρριψης εικόνας: Κεντρική συχνότητα 10MHz, συχνότητα σήματος baseband 10kHz, GAIN 9dB

Κεντρική συχνότητα 10MHz, έξοδος γραφικών με μέγιστο κέρδος:

2Δοκιμή καταστολής φορέα και απόρριψης εικόνας: κεντρική συχνότητα 100MHz, συχνότητα σήματος βασικής ζώνης 10kHz, GAIN 9dB

Κεντρική συχνότητα 100MHz, έξοδος γραφικών με μέγιστο κέρδος:

Κεντρική συχνότητα 100MHz, φάσμα δοκιμής μεταβιβαστή κλειστού βρόχου και γραφικά χρονικού τομέα

3Δοκιμή καταστολής φορέα και απόρριψης εικόνας: κεντρική συχνότητα 400 MHz, συχνότητα σήματος βασικής ζώνης 10 kHz, GAIN 9dB

Κεντρική συχνότητα 400 MHz, έξοδος γραφικών με μέγιστο κέρδος:

Κεντρική συχνότητα 400 MHz, φάσμα δοκιμής του δέκτη-διαβιβαστή κλειστού βρόχου και γραφικά χρονικού τομέα

4Δοκιμή καταστολής φορέα και καταστολής καθρέφτη: κεντρική συχνότητα 800MHz, συχνότητα σήματος βασικής ζώνης 10kHz, GAIN 9dB

Κεντρική συχνότητα 800MHz, έξοδος γραφικών με μέγιστο κέρδος:

Κεντρική συχνότητα 800MHz, φάσμα δοκιμής δέκτη κλειστού βρόχου και γραφικά χρονικού τομέα

5Δοκιμή καταστολής φορέα και απόρριψης εικόνας: κεντρική συχνότητα 2,4 GHz, συχνότητα σήματος βασικής ζώνης 10 kHz, GAIN 9dB

Κεντρική συχνότητα 2,4 GHz, έξοδος γραφικών με μέγιστο κέρδος:

Κεντρική συχνότητα 2,4 GHz, φάσμα δοκιμής μεταβιβαστή κλειστού βρόχου και γραφικά χρονικού τομέα

6Μέτρηση θορύβου φάσης: κεντρική συχνότητα 1 GHz
