Ασύρματο τηλεοπτικό σύστημα 4x4 mimo-OFDM μετάδοσης USRP X310

Mimo-OFDM σύστημα διαμόρφωσης

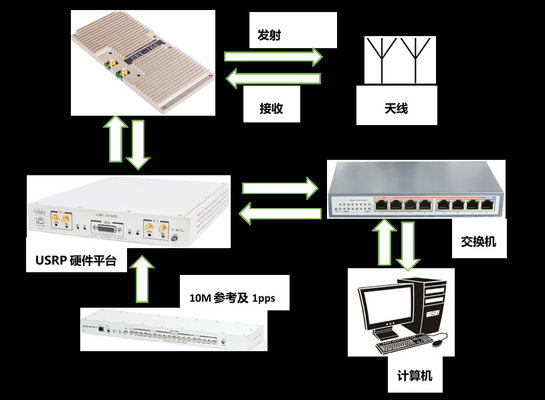

Με βάση το usrp-LW X310 και τον πίνακα ubx-LW 160M κορών RF, ένα σύστημα mimo-OFDM 4x4 χτίστηκε επιτυχώς. Το διάγραμμα φραγμών σύνδεσης συστημάτων παρουσιάζεται στον ακόλουθο αριθμό:

Η αρχή εφαρμογής συστημάτων παρουσιάζεται στον ακόλουθο αριθμό:

• Ο οικοδεσπότης υπολογιστής εκτελεί τη χωροχρονική κωδικοποίηση στοιχείων και τη διαμόρφωση OFDM για να παραγάγει τα στοιχεία διαμόρφωσης ζωνών βάσης
• Ο οικοδεσπότης υπολογιστής περνά τα στοιχεία μέσω μιας αλλαγής gigabit σε δύο usrp-LW X310s για την περαιτέρω επεξεργασία: πρώτο ψηφιακό upconversion, και έπειτα μέσω του μετασχηματισμού DAC, ο οποίος μετατρέπει ένα ψηφιακό σήμα σε ένα αναλογικό σήμα
• Ο πίνακας κορών μετατρέπει το σήμα ζωνών βάσης σε μια διευκρινισμένη συχνότητα από το upconversion, και έπειτα η κεραία στέλνει το σήμα έξω
• Η κεραία στη πλευρά αποδοχής λαμβάνει ένα σήμα στο ηλεκτρομαγνητικό περιβάλλον,
• Ο πίνακας κορών στη πλευρά αποδοχής downconverts το ηλεκτρικό σήμα, μετατρέπει το επεξεργασμένο σήμα σε αναλογικό σε ψηφιακό από την ΠΑΧ στο usrp-LW X310, και το στέλνει έπειτα στο FPGA για το ψηφιακό downconversion, και περνά έπειτα τα επεξεργασμένα στοιχεία μέσω του διακόπτη που περνούν στον οικοδεσπότη υπολογιστή για την περαιτέρω επεξεργασία
• Ο οικοδεσπότης υπολογιστής αποσυμπιέζει το σήμα BYDM, αποκωδικοποιεί τη χωροχρονική κωδικοποίηση, και ανακτεί τα στοιχεία ζωνών βάσης
