Ασύρματα τηλεοπτικά συστήματα USRP N210 μετάδοσης Luowave

Τηλεοπτικό σύστημα μετάδοσης

1. Ο υπολογιστής συλλέγει το τηλεοπτικό σήμα μέσω της κάμερας και των συμπιέσεων, κωδικοποιεί και διαμορφώνει το τηλεοπτικό σήμα

2. Το στοιχείο που παράγεται από τον υπολογιστή διαβιβάζεται στο usrp-lw N210 μέσω του λιμένα δικτύων gigabit για την περαιτέρω επεξεργασία: η πρώτη γραμμή είναι επάνω στη μετατροπή, και έπειτα το ψηφιακό σήμα μετατρέπεται στο αναλογικό σήμα μέσω της μετατροπής DAC

3. Ο πίνακας κορών διαμορφώνεται από την προσομοίωση, και έπειτα το σήμα στέλνεται από την κεραία

4. Η κεραία στη πλευρά αποδοχής λαμβάνει το σήμα

5. Ο υπο- πίνακας στη πλευρά αποδοχής αποδιαμορφώνει το ηλεκτρικό σήμα: στέλνεται στην ΠΑΧ σε N210 για την αναλογική σε ψηφιακό μετατροπή, και στέλνεται έπειτα σε FPGA για την ψηφιακή κάτω μετατροπή, και έπειτα το επεξεργασμένο στοιχείο διαβιβάζεται στον υπολογιστή μέσω του λιμένα δικτύων για την περαιτέρω επεξεργασία

6. Ο υπολογιστής αποδιαμορφώνει, αποκωδικοποιεί, αποσυμπιέζει το σήμα, και αποκαθιστά το λαμβανόμενο σήμα στο βίντεο.

Αρχή οικοδόμησης συστημάτων:

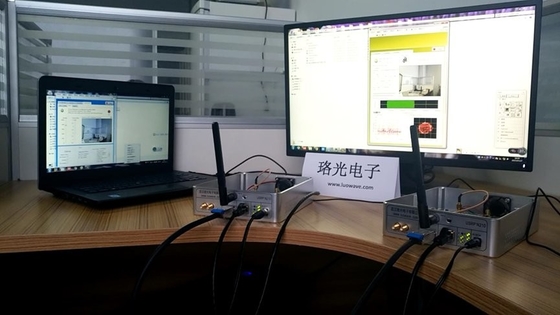

Τηλεοπτικά συστήματα μετάδοσης biult από δύο usrp-LW N210:
