Ασύρματες επικοινωνίες συστημάτων 5G κυμάτων χιλιοστόμετρου Luowave

5G επικοινωνίες κυμάτων χιλιοστόμετρου

Η ζώνη κυμάτων χιλιοστόμετρου είναι στην πρώτη γραμμή των εμπορικών μεγάλης χωρητικότητας συστημάτων καταναλωτικών ασύρματων επικοινωνιών και είναι μια νέα εποχή της ασύρματης επικοινωνίας. Λόγω του υψηλού κόστους των συσκευών κυμάτων χιλιοστόμετρου, προηγουμένως κυρίως χρησιμοποιήθηκαν στους στρατιωτικούς. Εντούτοις, με τη γρήγορη ανάπτυξη της μεγάλης ευρυζωνικής ασύρματης επικοινωνίας, της αυτοκίνητης βοηθημένης οδήγησης, της επιθεώρησης ασφάλειας, των ιατρικών εξεταστικών και άλλων τομέων εφαρμογής, το κύμα χιλιοστόμετρου επίσης έχει μελετηθεί ευρέως και εφαρμόζω στον πολιτικό τομέα τα τελευταία χρόνια.

Αυτή τη στιγμή, η χρυσή ζώνη συχνότητας επικοινωνίας κάτω από 6 Ghz είναι δύσκολο να ληφθεί ένα ευρύ συνεχές φάσμα, το οποίο περιορίζει σοβαρά την ανάπτυξη της βιομηχανίας επικοινωνίας. Αντίθετα, η ζώνη κυμάτων χιλιοστόμετρου έχει ακόμα έναν μεγάλο αριθμό ενδεχομένως υποχρησιμοποιούμενων πόρων φάσματος. Ποικίλες συσκευές, τσιπ, και εφαρμογές κυμάτων χιλιοστόμετρου είναι στη πλήρη δράση. Σχετικά με τη ζώνη μικροκυμάτων, τα κύματα χιλιοστόμετρου έχουν τα χαρακτηριστικά τους. Καταρχάς, το κύμα χιλιοστόμετρου έχει ένα πιό σύντομο λειτουργούν μήκος κύματος, το οποίο μπορεί αποτελεσματικά να μειώσει το μέγεθος των συσκευών και των συστημάτων Δεύτερον, τα κύματα χιλιοστόμετρου έχουν τους άφθονους πόρους φάσματος και μπορούν να ικανοποιήσουν τις ανάγκες των μελλοντικών επικοινωνιών εξαιρετικά-υψηλός-ταχύτητας.

Αυτή η λύση είναι βασισμένη στις συσκευές USRP για να εφαρμόσει τις ραδιοεπικοινωνίες κυμάτων χιλιοστόμετρου. Το σχέδιο περιλαμβάνει δύο usrp-LW N321 και δύο MWM39s καθώς επίσης και μια τυποποιημένη κεραία κέρατων κέρδους με ένα μέγιστο εύρος ζώνης σημάτων 200MHz

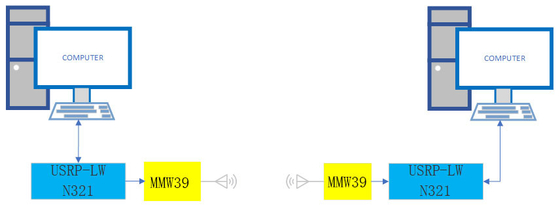

Η δομή συστημάτων είναι η ακόλουθη:

Το σχέδιο χρησιμοποιεί το λογισμικό και το υλικό από τα λογισμικό-καθορισμένα ραδιόφωνα για την επεξεργασία σήματος ζωνών βάσης. Στον υπολογιστή, η επεξεργασία σήματος ζωνών βάσης μπορεί να εκτελεσθεί χρησιμοποιώντας το ανοικτό ραδιόφωνο GNU πηγής, ή εμπορικό LabView, Matlab και άλλο λογισμικό.

Στο τέλος συσκευών αποστολής σημάτων, το λογισμικό στον υπολογιστή θα διαβιβάσει τα στοιχεία μέσω της κωδικοποίησης πηγής, κωδικοποίηση καναλιών, διαμόρφωση για να παραγάγει τα διαμορφωμένα στοιχεία κυματοειδούς ζωνών βάσης, και έπειτα μέσω του λιμένα SFP στο usrp-LW N321, usrp-LW N321 θα αλλάξει το ψηφιακό κυματοειδές ζωνών βάσης σε ένα αναλογικό σήμα κυματοειδούς ζωνών βάσης και θα το διαβιβάσει τελικά μέσω της ομοαξονικής γραμμής MWM39 Η ενότητα MWM39 μετατρέπει το αναλογικό σήμα σε 39G και το διαβιβάζει μέσω της κεραίας.

Στη πλευρά αποδοχής, το MWM39 λαμβάνει ένα mmWave 39G σήμα μέσω μιας κεραίας και downconverts το σήμα σε ένα υπο- σήμα 6GHz, που διαβιβάζεται πέρα από μια ομοαξονική γραμμή στο usrp-LW N321, usrp-LW N321 το αναλογικό κυματοειδές ζωνών βάσης εισαγωγής συλλέγεται σε ένα ψηφιακό κυματοειδές ζωνών βάσης, που διαβιβάζεται στον υπολογιστή μέσω του λιμένα SFP, και ο υπολογιστής συγχρονίζει, αποδιαμορφώνει, αποκωδικοποιεί και άλλη επεξεργασία του λαμβανόμενου κυματοειδούς ζωνών βάσης στοιχείων.
