Λεπτομέρειες:
|
| Υψηλό φως: | ενότητα κυμάτων χιλιοστόμετρου 15W TDD,σύστημα κυμάτων χιλιοστόμετρου 15W TDD,Σύστημα κυμάτων χιλιοστόμετρου TDD |
||
|---|---|---|---|
Τα κύματα χιλιοστόμετρου έχουν ένα ευρύ φάσμα των εφαρμογών στις επικοινωνίες, το ραντάρ, την τηλεπισκόπηση, την αστρονομία και άλλους τομείς. Συγχρόνως εκείνη η κατασκευή 5G είναι στη πλήρη δράση, με το πάγωμα της έκδοσης R16, οι άνθρωποι εστιάζουν βαθμιαία στις βασικές τεχνολογίες στο επόμενο στάδιο 5G. Μεταξύ τους, συμπεριλαμβανομένης της τεχνολογίας κυμάτων χιλιοστόμετρου, όποιος είναι γνωστός ως δολοφόνος 5G.
Έναντι της πίεσης στη διάθεση των πόρων στη ζώνη υπο--6, mmWave μπορεί εύκολα να διαθέσει τους πόρους εύρους ζώνης επάνω από 100MHz, ακόμη και μέχρι 400MHz ή 800MHz. Με βάση τέτοιους άφθονους πόρους εύρους ζώνης συχνότητας, η ασύρματη ταχύτητα μετάδοσης mmWave 5G μπορεί εύκολα να υπερβεί το υπο--6G από αρκετές φορές.

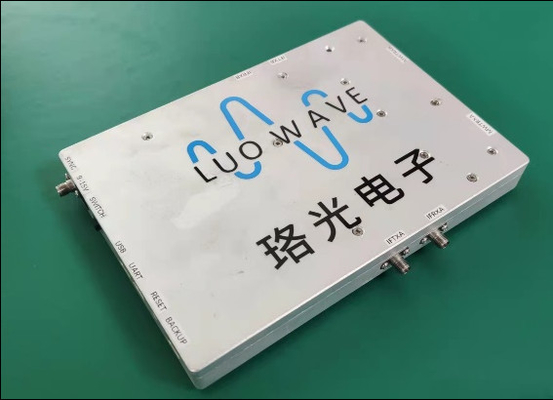

Σαν επαγγελματικό ραδιο φορέα παροχής υπηρεσιών τεχνολογίας κατασκευής και εφαρμογής εξοπλισμού, η ηλεκτρονική Luoguang έχει απελευθερώσει μια σειρά προϊόντων SDR για να ικανοποιήσει τις διάφορες ανάγκες του υπο--6G. Το MWM39 είναι μια πρόσφατα αναπτυγμένη ενότητα της οπτικοηλεκτρονικής Luo για να ικανοποιήσει τις ανάγκες του τομέα κυμάτων χιλιοστόμετρου και μπορεί να καλύψει 37-40GHz. Αυτή η ενότητα μπορεί να χρησιμοποιηθεί με ή μόνος με τα προϊόντα USRP.
Δείκτες και διεπαφές
| πρόγραμμα | δείκτης | παρατήρηση |
| Λειτουργούσα συχνότητα RF | 37-40GHz | |
| Εάν η συχνότητα της λειτουργίας είναι μέση συχνότητα | 3.1-4.2GHz | |
| Διπλός τρόπος | TDD | |
| Αριθμός καναλιών αναστροφέων | 2 | |
| Διαβιβάστε το κανάλι | ||
| Εάν η μέγιστη δύναμη εισαγωγής της συχνότητας μέσος-συχνότητας | dBm 5 | |
| Μεταβλητή απώλεια εισαγωγής συχνότητας μετάδοσης | 8 DB | Χαρακτηριστικές τιμές |
| Δυναμική περιοχή κέρδους | 35 DB | |
| Πλαστή καταστολή εκπομπής | 50dB | |
| Λάβετε το κανάλι | ||
| Λαμβάνει τη μέγιστη δύναμη | dBm 3 | |
| Λάβετε τη μεταβλητή απώλεια εισαγωγής συχνότητας | 10 DB | Χαρακτηριστικές τιμές |
| Δυναμική περιοχή κέρδους | 20dB | |
| Λάβετε την καταστολή καθρεφτών | 35dB | |
| Θόρυβος φάσης |
-77dBc/το Hz@1KHz -85dBc/το Hz@10KHz -85dBc/το Hz@100KHz -108dBc/το Hz@1MHz |
39GHz |
| Διεπαφή RF | 2.92mm-φ | |
| Εάν η ενδιάμεση διεπαφή συχνότητας | Sma-φ | |
| Διεπαφή ελέγχου | UART | |
| τάση | 12V | 9~15V |
| κατανάλωση ισχύος | <15w> | |
| μέγεθος | 185*130*20mm | Συνδετήρας συμπεριλαμβανόμενος |
Το MWM39 μπορεί να ελεγχθεί χωριστά μέσω ενός PC με μια ενσωματωμένη υψηλής απόδοσης πηγή συχνότητας.
Διάγραμμα φραγμών της ενότητας
Λογισμικό
Η ενότητα επικοινωνεί με τον οικοδεσπότη υπολογιστή χρησιμοποιώντας έναν τμηματικό λιμένα. Το λογισμικό που χρησιμοποιείται από τον οικοδεσπότη υπολογιστή γράφεται από Python, το οποίο είναι απλό να λειτουργήσει και εύκολο να ελεγχτεί την ενότητα. Το λογισμικό οικοδεσποτών υπολογιστών υποστηρίζει τα παράθυρα και τα συστήματα Linux.
