Λεπτομέρειες:
|
| Υψηλό φως: | GPSDO 4G LTE USRP,Τοποθετημένη πίνακας υψηλή ακρίβεια GPSDO,GPSDO 4G LTE USRP |
||
|---|---|---|---|

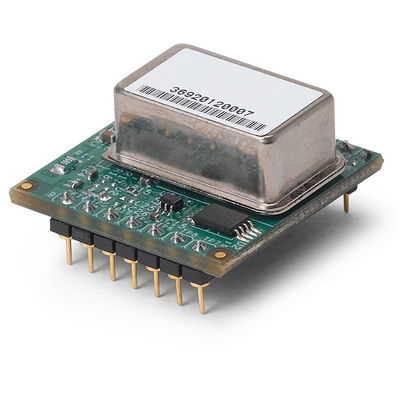

Αυτό είναι ένας ΠΣΤ-πειθαρχημένος, φούρνος-ελεγχόμενος ταλαντωτής κρυστάλλου (GPSDO), ο οποίος είναι συμβατός με ένα USRP X300 ή X310. Το GPSDO παρέχει μια υψηλός-ακρίβεια 10 MHZ αναφοράς και 1 σήμα ΜΑΔ. Αυτό επιτρέπει στους υπεύθυνους για την ανάπτυξη για να χτίσει το σύστημα που εξυπηρετούν τις εφαρμογές με τις σφιχτές απαιτήσεις συγχρονισμού, ή τη σφαιρική ευθυγράμμιση συγχρονισμού μέσα σε 50 NS.
Αυτό είναι ένας ΠΣΤ-πειθαρχημένος, φούρνος-ελεγχόμενος ταλαντωτής κρυστάλλου (GPSDO), ο οποίος είναι συμβατός με ένα USRP X300 ή X310. Μπορεί επίσης να χρησιμοποιηθεί με το USRP B200/B210, αλλά το σύστημα θα απαιτήσει την εξωτερική δύναμη. Το GPSDO παρέχει μια υψηλός-ακρίβεια 10 MHZ αναφοράς και 1 σήμα ΜΑΔ, η οποία επιτρέπει στους υπεύθυνους για την ανάπτυξη για να χτίσει τα συστήματα που εξυπηρετούν τις εφαρμογές με τη βελτιωμένη ακρίβεια συχνότητας και τη σφαιρική ευθυγράμμιση συγχρονισμού.
Συστήνουμε ότι η ανάγνωση του οδηγού επιλογής GPSDO για να εξασφαλίσει αυτό είναι η σωστή συσκευή για την αίτησή σας.
| Προδιαγραφές ενότητας | ||
| 1 ακρίβεια ΜΑΔ | ±50ns στο ΠΣΤ UTC RMS (1-σίγμα) που κλειδώνεται | |
| Σταθερότητα διατήρησης | <> | |
| 1 παραγωγή ΜΑΔ (σφόνδυλος OCXO που παράγεται) | 3.3VDC CMOS | |
| Rs-232 έλεγχος | NMEA & scpi-99 εντολές ελέγχου, που ενσωματώνονται σε UHD | |
| Συχνότητα ΠΣΤ | L1, C/A 1574MHz | |
| Κεραία ΠΣΤ | Ενεργός (συμβατό σύστημα 5V) ή ενεργητικός | |
| Δέκτης ΠΣΤ | 50 κανάλια, κινητά, WAAS, EGNOS, MSAS ικανό | |
| Ευαισθησία | Απόκτηση -142dBm, καταδίωξη -168dBm | |
| TTFF | Κρύα έναρξη: <45 sec=""> | |
| ADEV | 1E-11 σε 1s | |
| Χρόνος προθέρμανσης/χρόνος σταθεροποίησης | <5 min="" at=""> | |
| Τάση ανεφοδιασμού (Vdd) | 3.3/5VDC | |
| Κατανάλωση ισχύος | 0.7W Max | |
| Λειτουργούσα θερμοκρασία | 0C σε +60C | |
| Θερμοκρασία αποθήκευσης | -45C σε 85C | |
| Προδιαγραφές ταλαντωτών | ||
| Παραγωγή συχνότητας | 10MHz | |
| 10MHz ανιχνεύστε εκ νέου | ±2E-08 μετά από 1 ώρα σε 25C | |
| Σταθερότητα συχνότητας πέρα από τη θερμοκρασία (ξεκλειδώστε τον όρο) | ±2.5E-08 | |
| Χρόνος προθέρμανσης | < 1="" min="" at=""> | |
| Θόρυβος φάσης σε 10MHz | 1Hz | -75dBc/Hz |
| 10Hz | -110dBc/Hz | |
| 100Hz | -132dBc/Hz | |
| 1kHz | -142dBc/Hz | |
| 10kHz | <-145dbc> | |
