Λεπτομέρειες:
|
| Υψηλό φως: | σταθμός βάσης USRP B200 4G LTE,σταθμός βάσης GPSDO 4G LTE,Σταθμός βάσης TCXO USRP B200 4G LTE |
||
|---|---|---|---|

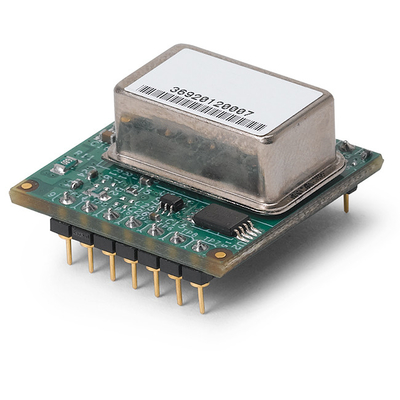

Αυτό είναι ένας ΠΣΤ-πειθαρχημένος, ελεγχόμενος ως προς τη θερμοκρασία ταλαντωτής κρυστάλλου (GPSDO), ο οποίος συστήνεται για τη χρήση με ένα USRP B200/B210. Το GPSDO παρέχει μια υψηλός-ακρίβεια 10 MHZ αναφοράς και 1 σήμα ΜΑΔ, η οποία επιτρέπει στους υπεύθυνους για την ανάπτυξη για να χτίσει τα συστήματα που εξυπηρετούν τις εφαρμογές με τη βελτιωμένη ακρίβεια συχνότητας (ppb 75 στον ξεκλειδωμένο όρο) ή τη σφαιρική ευθυγράμμιση συγχρονισμού (50 NS στον κλειδωμένο όρο).
Αυτό είναι ένας ΠΣΤ-πειθαρχημένος, ελεγχόμενος ως προς τη θερμοκρασία ταλαντωτής κρυστάλλου (GPSDO), ο οποίος συστήνεται για τη χρήση με ένα USRP B200/B210. Το GPSDO παρέχει μια υψηλός-ακρίβεια 10 MHZ αναφοράς και 1 σήμα ΜΑΔ, η οποία επιτρέπει στους υπεύθυνους για την ανάπτυξη για να χτίσει τα συστήματα που εξυπηρετούν τις εφαρμογές με τη βελτιωμένη ακρίβεια συχνότητας (ppb 75 στον ξεκλειδωμένο όρο) ή τη σφαιρική ευθυγράμμιση συγχρονισμού (50 NS στον κλειδωμένο όρο).
Αντίθετα από τη OCXO-βασισμένη έκδοση, που συστήνεται για τη χρήση με το USRP X300/X310, αυτή η χαμηλότερη ενότητα δύναμης μπορεί να χρησιμοποιηθεί με το USRP B200/B210 σε μια λεωφορείο-τροφοδοτημένη USB διαμόρφωση.
Συστήνουμε ότι η ανάγνωση του οδηγού επιλογής GPSDO για να εξασφαλίσει αυτό είναι η σωστή συσκευή για την αίτησή σας.
| Προδιαγραφές ενότητας | ||
| 1 ακρίβεια ΜΑΔ | ±50ns στο ΠΣΤ UTC RMS (1-σίγμα) που κλειδώνεται | |
| 1 παραγωγή ΜΑΔ | 3.3VDC CMOS | |
| Rs-232 έλεγχος | NMEA & scpi-99 εντολές ελέγχου, που ενσωματώνονται σε UHD | |
| Συχνότητα ΠΣΤ | L1, C/A 1574MHz | |
| Κεραία ΠΣΤ | Ενεργός (συμβατό σύστημα 5V) ή ενεργητικός | |
| Δέκτης ΠΣΤ | 50 κανάλια, κινητά, WAAS, EGNOS, MSAS ικανό | |
| Ευαισθησία | Απόκτηση -142dBm, καταδίωξη -168dBm | |
| TTFF | Κρύα έναρξη: <45 sec=""> | |
| ADEV | 1E-11 σε 1s | |
| Χρόνος προθέρμανσης/χρόνος σταθεροποίησης | <5 min="" at=""> | |
| Τάση ανεφοδιασμού (Vdd) | 3.3V | |
| Κατανάλωση ισχύος | 0.5W Max | |
| Λειτουργούσα θερμοκρασία | 0C σε +60C | |
| Θερμοκρασία αποθήκευσης | -45C σε 85C | |
| Προδιαγραφές ταλαντωτών | ||
| Παραγωγή συχνότητας | 10MHz | |
| 10MHz ανιχνεύστε εκ νέου | ±2E-08 μετά από 1 ώρα σε 25C | |
| Σταθερότητα συχνότητας πέρα από τη θερμοκρασία (ξεκλειδώστε τον όρο) | ±7.5E-08 | |
| Χρόνος προθέρμανσης | < 1="" min="" at=""> | |
| Θόρυβος φάσης σε 10MHz | 1Hz | -65dBc/Hz |
| 10Hz | -102dBc/Hz | |
| 100Hz | -132dBc/Hz | |
| 10kHz | <-152dbc> | |
