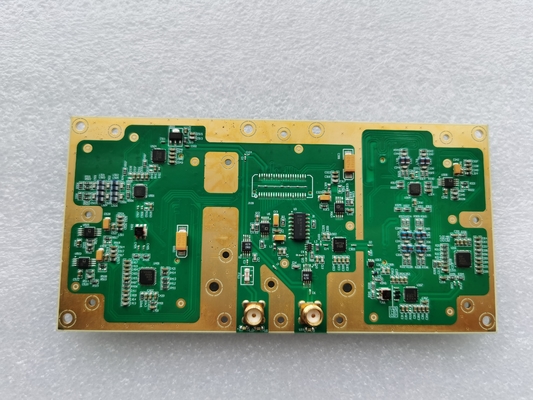

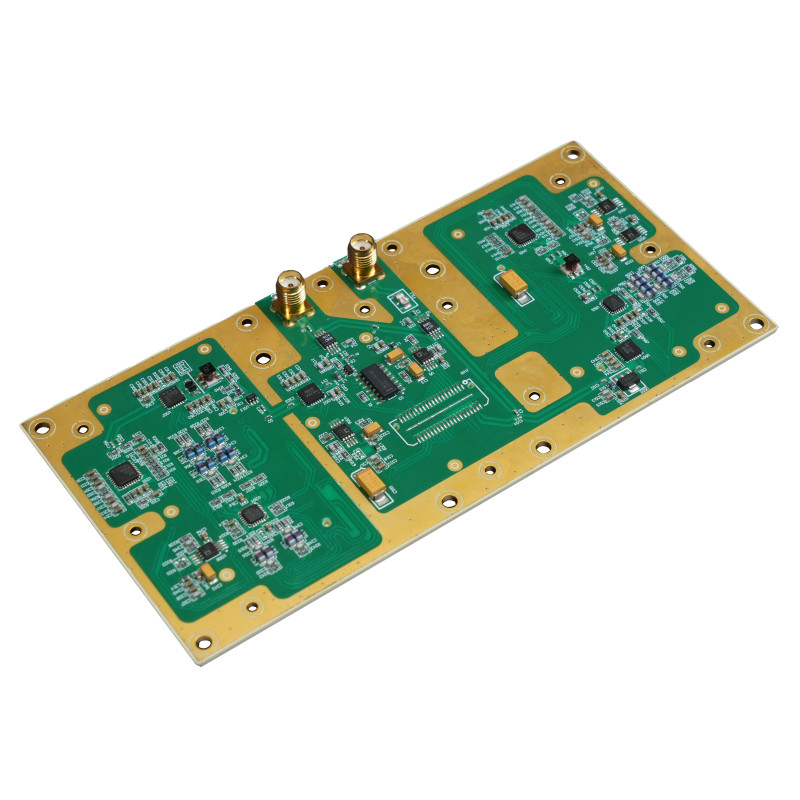

Daughterboards wbx-LW 40MHZ USRP
Το WBX είναι ένας ευρύς πομποδέκτης εύρους ζώνης που προβλέπει μέχρι 100 MW της εξουσίας παραγωγής και έναν αριθμό θορύβου 5 DB. Τα LO για λαμβάνουν και διαβιβάζουν τις αλυσίδες λειτουργούν ανεξάρτητα, αλλά μπορούν να συγχρονιστούν για τη λειτουργία MIMO. Το WBX παρέχει 40 MHZ της ικανότητας εύρους ζώνης και είναι ιδανικό για τις εφαρμογές που απαιτούν την πρόσβαση σε διάφορες διαφορετικές ζώνες μέσα στη σειρά του – 50 MHZ σε 2,2 Ghz. Οι τομείς εφαρμογής παραδείγματος περιλαμβάνουν τις επίγειες επικοινωνίες, τα ραδιόφωνα θαλάσσιων και ζωνών αεροπορίας τηλεφωνικοί σταθμοί βάσης κυττάρων, πολλαπλής ζώνης ραδιόφωνα PC και GSM συνεπή multi-static ραντάρ ασύρματα δίκτυα αισθητήρων πομποδέκτης που καλύπτει 6 ερασιτεχνικές ζώνες TV ραδιοφωνικής μετάδοσης άσπρα διαστήματα δημόσια ασφάλεια ΙΣΜΌΣ.
Κύρια χαρακτηριστικά γνωρίσματα:
1. Κάλυψη συχνότητας: 50 MHZ - 2,2 Ghz
2. Το μέγιστο εύρος ζώνης περιλαμβάνει: 40 MHZ
3. Ο πίνακας κορών WBX RF περιέχει έναν πλήρης-διπλό ευρείας ζώνης πομποδέκτη που υποστηρίζει μέχρι 120 MHZ του στιγμιαίου εύρους ζώνης
4. Εξυπηρέτηση ενός ευρέος φάσματος των εφαρμογών: δημόσια ασφάλεια, επικοινωνίες, ερασιτεχνικό ραδιόφωνο και ΙΣΜΌΣ
5. Ο τοπικός ταλαντωτής λαμβάνει και διαβιβάζει τις αλυσίδες λειτουργεί ανεξάρτητα, επιτρέποντας τη διπλή λειτουργία συχνότητας
6. Η αναφορά για τον τοπικό ταλαντωτή είναι το κύριο ρολόι από το USRP, επιτρέποντας τις πολλαπλάσιες συνεπείς διαδικασίες
Λειτουργική περιγραφή:
Τα wbx-lw-40 παρέχουν έναν υψηλό πομποδέκτη εύρους ζώνης που παραδίδει μέχρι 100mW της παραγωγής δύναμης με έναν αριθμό θορύβου 5 DB. Ο τοπικός ταλαντωτής λαμβάνει και διαβιβάζει τις αλυσίδες λειτουργεί ανεξάρτητα και μπορεί να συγχρονιστεί για MIMO. Είναι μια ιδανική συσκευή SDR για τις εφαρμογές που θέλουν να έχουν πρόσβαση στις συχνότητες στη σειρά 50MHz-2200 MHZ. Οι εφαρμογές περιλαμβάνουν WiFi, WiMAX, τους πομποδέκτες s-ταινιών και τους πομποδέκτες ζωνών ΙΣΜΟΎ 2,4 Ghz. Οι εφαρμογές περιλαμβάνουν την κινητή επικοινωνία εδάφους, τα θαλάσσια και αεροδιαστημικά ραδιόφωνα κινητοί σταθμοί βάσης, πολλαπλής ζώνης ραδιόφωνα PC και GSM συνεπή ραντάρ πολυ-βάσεων ασύρματα δίκτυα αισθητήρων τηλεόραση ραδιοφωνικής μετάδοσης και διαχείριση δημόσια ασφαλείας. ΕΦΑΡΜΌΣΙΜΟΣ ΣΕ USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300.
Συμβατό προϊόν:
Παρακαλώ μην διστάστε να με έρθετε σε επαφή με εάν χρειάζεστε οποιοδήποτε επιπλέον πληροφορίες.
Whatsapp/skype/Wechat: Ιστός +8618062514745: το https://www.luowave.com/en/
Δοκιμή wbx-LW 40M
Περιγραφή περιβάλλοντος δοκιμής: R&S ο εξοπλισμός επιχείρησης χρησιμοποιείται για τη δοκιμή, το πρότυπο είναι ZVL. Οι εξοπλισμοί areUSRP-LW X310 και wbx-LW 40M δοκιμής. Οι δύο συσκευές συνδέονται με το καλώδιο ραδιοσυχνότητας άμεσα. Διάγραμμα περιβάλλοντος δοκιμής:
Open-loop διάγραμμα σύνδεσης δοκιμής συσκευών αποστολής σημάτων:
Αυθόρμητο λαμβάνον διάγραμμα σύνδεσης δοκιμής κλειστών βρόγχων:
Open-loop και ο κλειστός βρόγχος εξετάζουν τα στοιχεία βασισμένα στο ΡΑΔΙΟ ΣΎΝΤΡΟΦΟ GNU: ΡΑΔΙΟ διάγραμμα φραγμών δοκιμής ΣΥΝΤΡΌΦΩΝ GNU:
1. Καταστολή μεταφορέων και δοκιμή απορριμάτων εικόνας: Κεντρική συχνότητα 70MHz, συχνότητα 10kHz, ΚΈΡΔΟΣ 9dB σημάτων ζωνών βάσης
Κεντρική συχνότητα 70MHz, μέγιστη γραφική παράσταση παραγωγής κέρδους:
Κεντρική συχνότητα 70MHz, φάσμα δοκιμής πομποδεκτών κλειστών βρόγχων και γραφική παράσταση χρόνος-περιοχών
2. Open-loop και ο κλειστός βρόγχος εξετάζουν τα στοιχεία βασισμένα στο ΡΑΔΙΟ ΣΎΝΤΡΟΦΟ GNU: Καταστολή μεταφορέων και δοκιμή απορριμάτων εικόνας: Κεντρική συχνότητα 100MHz, συχνότητα 10kHz, ΚΈΡΔΟΣ 9dB σημάτων ζωνών βάσης
Κεντρική συχνότητα 100MHz, παραγωγή γραφικής παράστασης στο μέγιστο κέρδος:
Κεντρική συχνότητα 100MHz, κλειστές φάσμα δοκιμής πομποδεκτών βρόχων και γραφική παράσταση χρονικών περιοχών
3. Open-loop και ο κλειστός βρόγχος εξετάζουν τα στοιχεία βασισμένα στο ΡΑΔΙΟ ΣΎΝΤΡΟΦΟ GNU: Καταστολή μεταφορέων και δοκιμή απορριμάτων εικόνας: Κεντρική συχνότητα 400 MHZ, συχνότητα 10 σημάτων ζωνών βάσης kHz, ΚΈΡΔΟΣ 9dB
Κεντρική συχνότητα 400 MHZ, παραγωγή γραφικής παράστασης στο μέγιστο κέρδος:
Κεντρική συχνότητα 400 MHZ, φάσμα δοκιμής πομποδεκτών κλειστών βρόγχων και γραφική παράσταση χρόνος-περιοχών
4. Open-loop και ο κλειστός βρόγχος εξετάζουν τα στοιχεία βασισμένα στο ΡΑΔΙΟ ΣΎΝΤΡΟΦΟ GNU: Καταστολή μεταφορέων και δοκιμή απορριμάτων εικόνας: Κεντρική συχνότητα 800MHz, συχνότητα 10kHz, ΚΈΡΔΟΣ 9dB σημάτων ζωνών βάσης
Κεντρική συχνότητα 800MHz, γραφική παράσταση παραγωγής στο μέγιστο κέρδος:
Κεντρική συχνότητα 800MHz, φάσμα δοκιμής πομποδεκτών κλειστών βρόγχων και γραφική παράσταση χρόνος-περιοχών
5. Open-loop και ο κλειστός βρόγχος εξετάζουν τα στοιχεία βασισμένα στο ΡΑΔΙΟ ΣΎΝΤΡΟΦΟ GNU: Καταστολή μεταφορέων και δοκιμή απορριμάτων εικόνας: Κεντρική συχνότητα 1 Ghz, συχνότητα 10 σημάτων ζωνών βάσης kHz, ΚΈΡΔΟΣ 9dB
Κεντρική συχνότητα 1 Ghz, γραφική παράσταση παραγωγής στο μέγιστο κέρδος:
Κεντρική συχνότητα 1GHz, φάσμα δοκιμής πομποδέκτης-δεκτών κλειστών βρόγχων και γραφική παράσταση χρόνος-περιοχών
6. Μέτρηση θορύβου φάσης: κεντρική συχνότητα 1 Ghz:
