ETTUS USRP X440 Compatible USRP SDR, 8 κανάλια, Φάση-Συνεπής, Xilinx Zynq UltraScale+ MPSoC, USRP Λογισμικό καθορισμένη συσκευή ραδιοφώνου

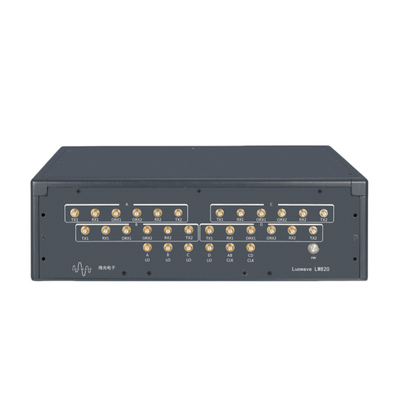

Αναπτύχθηκε εξ ολοκλήρου από την Wuhan Luowave Electronics, η Luowave LW820 αντιπροσωπεύει μια κορυφαία 8-κανάλι συνεκτική λύση SDR,ενσωμάτωση του δέκτη ραδιοσυχνοτήτων ADRV9009 της ADI και του SoC Xilinx UltraScale+ ZU11EG για ανώτερη απόδοση επεξεργασίας σήματοςΗ πλατφόρμα αυτή, που λειτουργεί σε 75 MHz έως 6 GHz με στιγμιαίο εύρος ζώνης 200 MHz ανά κανάλι, εξασφαλίζει εξαιρετικά χαμηλή απόκλιση φάσης (<1°) σε πολλαπλές μονάδες, καθιστώντας την ιδανική για 5G/6G, ραντάρ,δορυφορική, και εφαρμογές αισθητήρα φάσματος.

Χαρακτηριστικά

✔ Ηλεκτρονικός πυρήνας επεξεργασίας

• Xilinx ZU11EG MPSoC για επεξεργασία ζώνης βάσης σε πραγματικό χρόνο
• ADI ADRV9009 RFIC που επιτρέπει τη λειτουργία ευρυζωνικής ζώνης (75 MHz·6 GHz)

✔ Συνοχή σε πολλά κανάλια

• 8Tx/8Rx κανάλια με ευθυγράμμιση φάσης μεταξύ των συσκευών < 1°
• Υποστηρίζει εξωτερικό ρολόι αναφοράς και συγχρονισμό PPS

✔ Μεταβαλλόμενη Αρχιτεκτονική RF

• Διεύρυνση εύρους ζώνης για ενσωμάτωση συστήματος mmWave
• 200 MHz στιγμιαία BW/κανάλι για σήματα ευρείας ζώνης

✔ Διασύνδεση δεδομένων υψηλής ταχύτητας

• PCIe & Gigabit Ethernet για ροή υψηλής απόδοσης
• GPIO & JTAG για τον έλεγχο και την αντιμετώπιση προβλημάτων υλικού

✔ Υποστήριξη του οικοσυστήματος λογισμικού

• Συμβατό με το GNU Radio, MATLAB, LabVIEW
• Ευέλικτο API για ανάπτυξη προσαρμοσμένου αλγόριθμου DSP

Διαγράμματα μπλοκ

Συμβατότητα λογισμικού

Υποστηρίζει το GNU Radio, το LabVIEW, το MATLAB και άλλα πλαίσια ανάπτυξης.

Δοκιμή συγχρονισμού φάσης

Ο Luowave LW820 περιέχει 4 κομμάτια ADRV9009.που μπορούν να εκτελούν βαθμονόμηση φάσης στα εσωτερικά κυκλώματαΑυτό βελτιστοποιεί περαιτέρω τις επιδόσεις συγχρονισμού φάσεων.Το Luowave LW820 μπορεί σταθερά και με ακρίβεια να διατηρήσει το συγχρονισμό φάσης, ανταποκρίνεται στις αυστηρές απαιτήσεις εφαρμογής για συγχρονισμό φάσεων στις επικοινωνίες 5G, την ανίχνευση ραντάρ κλπ. και βελτιώνει αποτελεσματικά τη συνολική απόδοση του συστήματος.Η απόκλιση της σταθερότητας συγχρονισμού φάσης μπορεί να φθάσει τους 1°.
