Σύστημα διδασκαλίας και κατάρτισης κατά των UAV

Το σύστημα διδασκαλίας και εκπαίδευσης μας βασίζεται στην ζωντανή προσομοίωση των ηλεκτρονικών αντιμέτρων ανίχνευσης, αντιμέτρων πλοήγησης και καταστολής παρεμβολών.ώστε οι μαθητές να μπορούν να συμμετέχουν και να το βιώσουν προσωπικάΤο σύνολο του συστήματος περιλαμβάνει το υποσύστημα πειραματικών ηλεκτρονικών αντιμέτρων κατά των UAV και το υποσύστημα πειραματικών παρεμβολών GPS/τηλεελέγχου κατά των UAV.το οποίο μπορεί να χρησιμοποιηθεί για την εκτέλεση της αντίληψης των UAV και την καταστολή της παρεμβολής από το σύστημα ελέγχου των UAV.

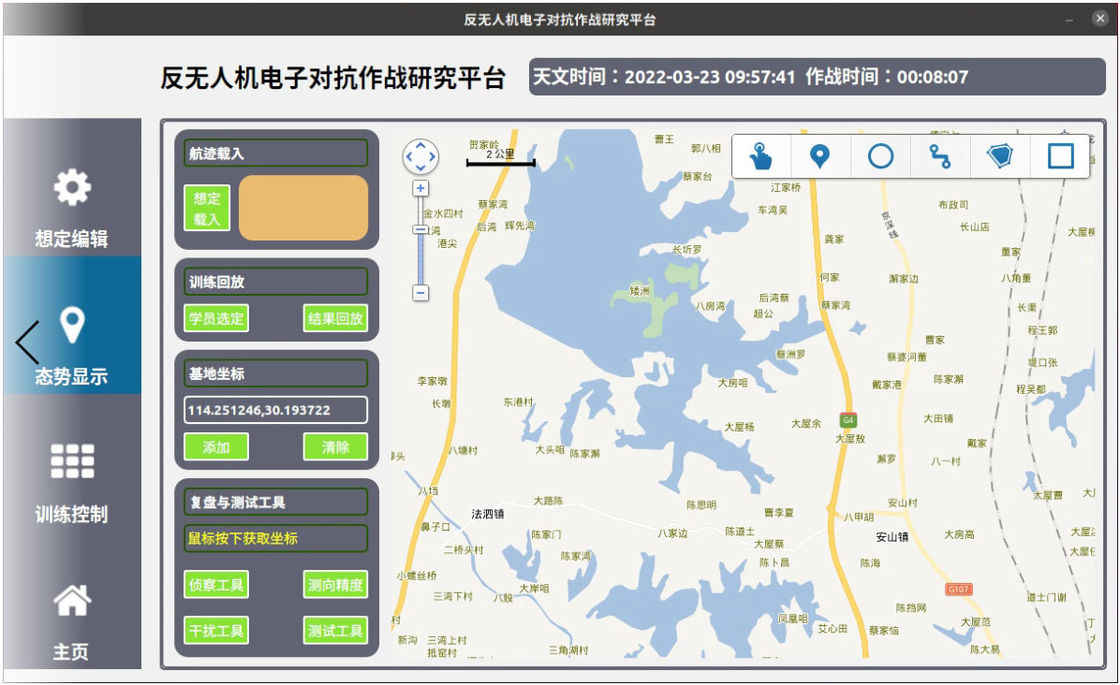

Διασύνδεση της πλατφόρμας έρευνας για τα ηλεκτρονικά αντιμέτρα κατά των μη επανδρωμένων αεροσκαφών

Πλατφόρμα Έρευνας Ηλεκτρονικών Αντιμετωπιστικών Μέτρων κατά των ΑΜΒ Διασύνδεση-2

Διασύνδεση συστήματος αναφοράς αποτελεσμάτων κατάρτισης

The anti UAV EW reconnaissance experiment subsystem is mainly used to carry out UAV data transmission or image transmission and other telemetry link signal reconnaissance experiments to realize telemetry signal reconnaissance and analysisΤο σύστημα χρησιμοποιεί ένα σύστημα διπλού καναλιού διαμετρητή φάσης για τη μέτρηση της κατεύθυνσης του στόχου, παρέχοντας ένδειξη στόχου για τις επακόλουθες αποτελεσματικές επιχειρήσεις κατά των UAV.Το υποσύστημα αποτελείται κυρίως από τον ηλεκτρονικό εξοπλισμό αναγνώρισης αντιμέτρων και το λογισμικό ελέγχου αναγνώρισης τηλεμετρικών σημάτων UAV.Μεταξύ αυτών, ο ηλεκτρονικός εξοπλισμός αναγνώρισης αντιμέτρων είναι κυρίως υπεύθυνος για την αναγνώριση και την υποκλοπή τηλεμετρικών σημάτων UAV.Το λογισμικό ελέγχου αναγνώρισης τηλεμετρικών σημάτων UAV είναι κυρίως εξοπλισμένο μέσω εξωτερικής ανάθεσης ή προμηθειώνΗ μονάδα αυτή είναι υπεύθυνη κυρίως για την ανάλυση των τηλεμετρικών σημάτων των UAV και την ανίχνευση της κατεύθυνσης.Το λογισμικό είναι βασισμένο κυρίως στο LabView και το Matlab, και μπορεί να αναπτυχθεί.

The anti UAV GPS/telecontrol jamming experiment subsystem is mainly used to carry out suppression or deception jamming experiments on the UAV airborne GPS navigation system and flight telecontrol system, ώστε να επιτευχθεί αποτελεσματική παρεμβολή στο σύστημα GPS/τηλεχειρισμού πλοήγησης του UAV,καθιστώντας αδύνατη την απόκτηση αποτελεσματικών πληροφοριών θέσης ή την απόκτηση εσφαλμένων πληροφοριών θέσης ή πληροφοριών ελέγχουΟ αντι-UAV εξοπλισμός παρεμβολής GPS ακτινοβολεί κυρίως υψηλής πιστότητας ψευδή σήματα πλοήγησης GPS ή υψηλής ισχύος σήματα παρεμβολής για το στόχο UAV,δημιουργώντας έτσι παγίδα για το σύστημα πλοήγησης GPS του στόχου UAV και το σύστημα τηλεχειρισμού, επηρεάζοντας έτσι τον έλεγχο πτήσης του UAV και κάνοντάς τον να αποκλίνει από την προγραμματισμένη διαδρομή πτήσης.

Οι λειτουργίες του συστήματος αυτού είναι οι εξής:

• Ανίχνευση, αναγνώριση και αντίληψη σημάτων τηλεχειρισμού και μετάδοσης εικόνας·
• Διάκριση της κατεύθυνσης του UAV·
• παρεμβολές σήματος GPS·
• Διαταραχές σύνδεσης δεδομένων UAV·
• Παρουσίαση χάρτη σε πραγματικό χρόνο.
