Λεπτομέρειες:
|

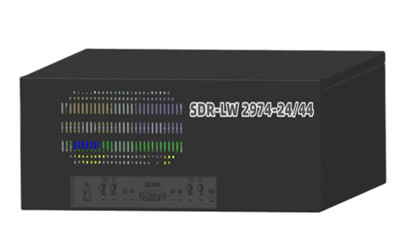

Ανεξάρτητο λογισμικό ραδιοεξοπλισμός SDR-LW 2974-24/44
Το SDR-LW 2974 - 24/44 είναι το πιο πρόσφατο προϊόν που αναπτύχθηκε από την Wuhan Luowave SDR με βάση τον κλασικό ραδιοφωνικό εξοπλισμό SDR-LW 2974. Η συχνότητα εκπομπής και λήψης αυξάνεται στα 24 GHz / 44 GHz, ενώ κληρονομεί όλες τις λειτουργίες και τα πλεονεκτήματα του πρώτου.
Εισαγωγή προϊόντος
Το SDR-LW 2974 - 24/44 αποτελείται από έναν ενσωματωμένο επεξεργαστή, FPGA και RF front-end.Αυτό το προϊόν διαθέτει ενσωματωμένο επεξεργαστή Intel i7, 500GB SSD, μνήμη 16GB.Κάλυψη συχνότητας από 10 MHz- 24GHz/44 GHz, εύρος ζώνης έως 160 MHz.Υπάρχουν πολλές προαιρετικές διεπαφές υψηλής ταχύτητας (PCIe, Gigabit Ethernet και 10 Gigabit Ethernet θύρες) και μια πλούσια σε πόρους, προγραμματιζόμενη από τον χρήστη FPGA Kintex-7.Όπως όλες οι συσκευές USRP, αυτή η συσκευή χρησιμοποιεί ένα πρόγραμμα οδήγησης UHD ανοιχτού κώδικα, cross-platform που υποστηρίζει τις περισσότερες εφαρμογές και πλαίσια SDR, όπως το GNU Radio, το Matlab και το LabView.
Τυπικά σενάρια εφαρμογής
Τα νέα προϊόντα της σειράς Luowave millimeter wave μπορούν να υποστηρίξουν: Εφαρμογή 5G FR2.Δημιουργία και ανάλυση διανυσματικού σήματος.Εφαρμογές δορυφορικής επικοινωνίας;Εφαρμογές μέτρησης καναλιών.Ολοκληρωμένη εφαρμογή ευαισθητοποίησης επικοινωνίας.
Εφαρμογές 5G FR2:
Δημιουργία και ανάλυση διανυσματικού σήματος:
Εφαρμογές δορυφορικής επικοινωνίας:
Εφαρμογή μέτρησης καναλιών:
Ολοκληρωμένη εφαρμογή της επικοινωνιακής αντίληψης:
Κύριο χαρακτηριστικό
Επεξεργαστής i7 με Linux RTOS | Διεπαφή JTAG |
Διασύνδεση PCIe Gen 2 x4 | |
500 GB SSD, 16 GB RAM | Τέσσερις θύρες USB 3.0 |
Κάλυψη συχνότητας 10MHz-6GHz | Διπλές θύρες SPF+ |
Έως 160M στιγμιαίο εύρος ζώνης ανά κανάλι | Ενσωματωμένο Xilinx Kintex-7 FPGA |
Υποστηρίξτε δύο μεταδόσεις και δύο δέκτες ταυτόχρονα | Υποστήριξη αναφοράς εξωτερικού ρολογιού και αναφοράς ώρας PPS |
Πλαίσιο Ανάπτυξης RFNoC FPGA | Υποστήριξη GNU Radio, Matlab, LabView |
Βιομηχανικός υπολογιστής
επεξεργαστή | Intel I7 9700 |
Κάρτα μνήμης | 16 γρ |
SFP | 10 Gbps |
Καλώδιο PCIe | PCIe Gen 2x4 |
RJ45 | 1Gbps |
FPGA και Baseband
FPGA | Kintex-7 XC7K410T |
ΔΡΑΜΙ | 1G |
Ανάλυση ADC | 14 bit |
Ανάλυση DAC | 16 bit |
Ρυθμός δειγματοληψίας ADC | 200M/S |
Ως ο πυρήνας ψηφιακής επεξεργασίας του SDR-LW 2974 - 24/44, το Xilinx Kintex-7 FPGA παρέχει άμεση συνδεσιμότητα υψηλής ταχύτητας σε όλα τα κύρια εξαρτήματα, συμπεριλαμβανομένης της πρόσοψης RF, της διεπαφής κεντρικού υπολογιστή και της μνήμης DDR3.Το προεπιλεγμένο FPGA παρέχει όλα τα UHD για ψηφιακή μετατροπή προς τα κάτω και ψηφιακή ανοδική μετατροπή, συντονισμό λεπτής συχνότητας και ορισμένα άλλα λειτουργικά μπλοκ DSP.Οι χρήστες μπορούν να αναπτύξουν και να εφαρμόσουν τις δικές τους μονάδες επεξεργασίας DSP χρησιμοποιώντας τον άφθονο ελεύθερο χώρο FPGA και το πλαίσιο ανάπτυξης που υποστηρίζεται από το USRP.
Δείκτης RF
Μετάδοση | Ρεσεψιόν | ||
αριθμός καναλιών | 2 | αριθμός καναλιών | 2 |
Εύρος Συχνοτήτων | 10MHz-24GHz/44GHz | Εύρος Συχνοτήτων | 10MHz-24GHz/44GHz |
βήμα συχνότητας | λιγότερο από 1KHz | βήμα συχνότητας | λιγότερο από 1KHz |
μέγιστη ισχύ εξόδου | 10dBm | μέγιστη ισχύ εισόδου | -15dBm |
Κερδίστε εμβέλεια | 31,5 dB | Κερδίστε εμβέλεια | 37,5dB |
Κέρδισε βήμα | 0,5dB | Κέρδισε βήμα | 0,5dB |
Μέγιστο εύρος ζώνης σε πραγματικό χρόνο | 160 MHz | Μέγιστο εύρος ζώνης σε πραγματικό χρόνο | 160 MHz |
Σχήμα θορύβου | 9dB |
Εξουσία
Τάση | 220V |
ρεύμα | 2 Μέγ |
περιβαλλοντας ΧΩΡΟΣ
Θερμοκρασία εργασίας | 0-50℃ |
μέγιστο υψόμετρο | 2000μ |
υγρασία | 10%-90% (χωρίς συμπύκνωση) |
περιβάλλον | μέσα έξω |
μέγεθος δομής
φυσικό μέγεθος | 44 * 32,8 * 13,3 εκ |
Βάρος (SDR-LW 2974-24) | 9,3 κιλά |
Βάρος ( SDR -LW 2974-44 ) | 10,2 Kg |
αξεσουάρ
Τα αξεσουάρ SDR-LW 2974-24/44 περιλαμβάνουν ένα καλώδιο τροφοδοσίας, τέσσερις πανκατευθυντικές κεραίες, ένα τυπικό καλώδιο δικτύου, ένα καλώδιο DP σε HDMI, μία μονάδα SFP, ένα καλώδιο δεδομένων USB, ένα σετ τυπικού πληκτρολογίου και ποντικιού, μία οθόνη (επιλέξτε μία οθόνη LCD ή υπολογιστή tablet).
Δωρεάν προεγκατεστημένο λογισμικό:
Προεγκατεστημένο περιβάλλον λογισμικού | Ubuntu, UHD, GNU Radio | |
Οδηγός χρήσης USRP | Βίντεο, εγχειρίδια | |
Υπόθεση Gnuradio DEMO | Αναλογική διαμόρφωση, ψηφιακή διαμόρφωση, ανίχνευση φάσματος, πομποδέκτης σήματος μονού τόνου, ραδιόφωνο | |
Απλό σύστημα επικοινωνίας σταθμού βάσης 4G-LTE βασισμένο στο SRSlte | ||
σύστημα μετάδοσης βίντεο | ||
ADS-B Σύστημα Λήψης Σημάτων Πολιτικής Αεροπορίας | ||
Κάποια άλλα μαθήματα διδασκαλίας | «Αρχές Επικοινωνίας» | Πηγή επικοινωνίας, αναλογική πηγή, πείραμα ψηφιακής πηγής |
Μοντέλο καναλιού: AWGN, πείραμα εξασθενημένου καναλιού | ||
Αναλογικό σύστημα διαμόρφωσης: Πειράματα διαμόρφωσης AM, DSB και αποδιαμόρφωσης | ||
«Κινητή επικοινωνία» | GMSK, πείραμα διαμόρφωσης και αποδιαμόρφωσης 8PSK | |
"Ψηφιακή επεξεργασία σήματος" | Η παραγωγή σήματος διακριτού χρόνου και η βασική λειτουργία του | |
"Λογισμικό Ραδιόφωνο" | Σύνθετη αναπαράσταση ψηφιακού τετραγωνικού σήματος βασικής ζώνης και Βασικό μοντέλο αποδιαμόρφωσης τετραγωνισμού | |
Το βίντεο της επίσημης ιστοσελίδας της εφαρμογής |
Προαιρετικό λογισμικό επί πληρωμή:
κατεύθυνση κινητής επικοινωνίας | Σύστημα απόκτησης RF 5G |
Αναλογικός σταθμός βάσης 5G και τερματικό σύστημα | |
4G αναλογικός σταθμός βάσης και τερματικό σύστημα | |
Σύστημα MIMO | |
Ασύγχρονη επικοινωνία CDMA | |
εξομοίωση καναλιού | |
Σύστημα προσομοίωσης συνδέσμου τακτικών δεδομένων Link11 | |
Ραντάρ και ανίχνευση | σύστημα κατά των drone |
ραντάρ λογισμικού | |
Σύστημα Μετάδοσης και Ανάλυσης Σημάτων | Συστήματα εγγραφής και αναπαραγωγής RF |
Σύστημα Ανάλυσης Φάσματος | |
Μετάδοση βίντεο OFDM MIMO | |
Δορυφορικές επικοινωνίες | Σύστημα προσομοίωσης GNSS |
Μαθήματα | «Αρχές Επικοινωνίας» |
«Κινητή επικοινωνία» | |
"Ψηφιακή επεξεργασία σήματος" | |
"Λογισμικό Ραδιόφωνο" | |
"Αρχή ραντάρ" |
LUOWAVE App Store:
Το "LUOWAVE App Store" είναι η πλατφόρμα λογισμικού εφαρμογών της LUOWAVE.Υπάρχει ένας μεγάλος αριθμός λογισμικού εφαρμογών που αναπτύχθηκε από την ίδια τη Luowave και τρίτα μέρη στην πλατφόρμα, όπως ασύρματη επικοινωνία, ραντάρ και ανίχνευση, ασύρματη δοκιμή και μέτρηση, τηλεπισκόπηση και πλοήγηση, πλατφόρμα διδασκαλίας και άλλα πεδία.Όλο το λογισμικό εφαρμογών στην πλατφόρμα έχει αναπτυχθεί με βάση τη ραδιοφωνική πλατφόρμα λογισμικού Luowave και, θα εκτελέσουμε αυστηρά τη διαδικασία δοκιμών και τον ποιοτικό έλεγχο για να διασφαλίσουμε ότι το λογισμικό είναι σταθερό και αξιόπιστο ταυτόχρονα.Το κατάστημα εφαρμογών Luowave θα ενημερώνεται συνεχώς ότι το λογισμικό στο οποίο είναι το νεότερο και το πιο βελτιστοποιημένο.
Η πλειοψηφία των χρηστών ραδιοφώνου λογισμικού μπορεί να αναζητήσει και να ανακαλύψει τις εφαρμογές που χρειάζονται σε αυτήν την πλατφόρμα, εξαλείφοντας τον χρόνο και την προσπάθεια που απαιτείται για την ανάπτυξη του δικού τους λογισμικού.Καλωσορίζουμε την εφαρμογή κάθε προγραμματιστή που θα ήθελε να παρέχει το δικό του λογισμικό εφαρμογών σε αυτήν την πλατφόρμα.Και θα τους βοηθήσουμε να εκμεταλλευτούν πλήρως τη νέα τεχνολογία υλικού μας στη φάση ανάπτυξης λογισμικού.
App Store διεπαφή εφαρμογής
