Λεπτομέρειες:
|

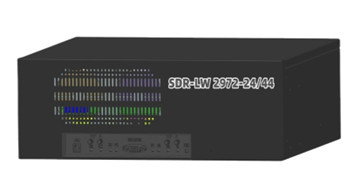

Το SDR-LW 2972-24/44 είναι το πιο πρόσφατο προϊόν που αναπτύχθηκε από την Wuhan Luowave SDR με βάση τον κλασικό ραδιοεξοπλισμό SDR-LW 2972. Η συχνότητα εκπομπής και λήψης αυξάνεται στα 24 GHz/44 GHz, ενώ κληρονομεί όλες τις λειτουργίες και τα πλεονεκτήματα του Πρωτότυπο 2972.
Εισαγωγή προϊόντος
Το SDR-LW 2972-24/44 υιοθετεί τη σχεδίαση ότι η πρόσοψη RF είναι ενσωματωμένη στο AD9361.Το AD9361 μπορεί να υποστηρίξει άμεσα τη μετατροπή προς τα πάνω και προς τα κάτω της συχνότητας στο άκρο RF και μπορεί να παρέχει εύρος ζώνης 56 MHz σε πραγματικό χρόνο.Και η αμφίδρομη σύνδεση σήματος του AD9361 χρησιμοποιείται για την παροχή συνεκτικής ικανότητας MIMO.Ο κεντρικός υπολογιστής μπορεί να εκτελεί επεξεργασία και έλεγχο σήματος στο AD9361 υλοποιώντας μια σειρά λειτουργιών στο FPGA του μοντέλου Spartan6 XC6SLX150 μέσω θύρας USB 3.0.Το SDR-LW 2972-24/44 παρέχει μέγιστη απόδοση 61,44 MS /s.Η συσκευή χρησιμοποιεί ένα πρόγραμμα οδήγησης ανοιχτού κώδικα πολλαπλών πλατφορμών UHD και το UHD υποστηρίζει τις περισσότερες εφαρμογές και πλαίσια SDR, όπως το GNU Radio, το Matlab και το Lab View.
Τυπικά σενάρια εφαρμογής
Τα νέα προϊόντα της σειράς Luowave millimeter wave μπορούν να υποστηρίξουν: Εφαρμογή 5G FR2.Δημιουργία και ανάλυση διανυσματικού σήματος.Εφαρμογές δορυφορικής επικοινωνίας;Εφαρμογές μέτρησης καναλιών.Ολοκληρωμένη εφαρμογή ευαισθητοποίησης επικοινωνίας.
Εφαρμογές 5G FR2:
VΠαραγωγή και ανάλυση σήματος ector:
Εφαρμογές δορυφορικής επικοινωνίας:
Εφαρμογή μέτρησης καναλιών:
Ολοκληρωμένη εφαρμογή της επικοινωνιακής αντίληψης:
Κύριο χαρακτηριστικό
Επεξεργαστής i7 με Linux RTOS | Διασύνδεση USB 3.0 |
500 GB SSD, 16 GB RAM | Ενσωματωμένο Spartan6 XC6SLX150 FPGA |
Κάλυψη συχνότητας 70MHz- 24GHz/44GHz | Υποστήριξη αναφοράς εξωτερικού ρολογιού και αναφοράς ώρας PPS |
Υποστηρίξτε δύο μεταδόσεις και δύο δέκτες ταυτόχρονα | |
Πλαίσιο Ανάπτυξης RFNoC FPGA | Υποστήριξη GNU Radio, Lab View, Matlab |
Βιομηχανικός υπολογιστής
επεξεργαστή | Intel I7 9700 |
Κάρτα μνήμης | 16 γρ |
USB | USB 3.0 |
θύρα δικτύου | RJ45 |
διεπαφή οθόνης | HDMI |
FPGA και Baseband
FPGA | Spartan 6 XC6SLX150 |
ΔΡΑΜΙ | 1G |
Ανάλυση ADC | 12 bit |
Ανάλυση DAC | 12 bit |
Ρυθμός δειγματοληψίας ADC | 61,44 M/S |
Ως ο πυρήνας ψηφιακής επεξεργασίας του SDR-LW 2972 - 24/44, το Spartan 6 XC6SLX150 παρέχει άμεση συνδεσιμότητα υψηλής ταχύτητας σε όλα τα κύρια εξαρτήματα, συμπεριλαμβανομένης της πρόσοψης RF, της διεπαφής κεντρικού υπολογιστή και της μνήμης DDR3.Το προεπιλεγμένο FPGA παρέχει όλα τα UHD για ψηφιακή μετατροπή προς τα κάτω και ψηφιακή ανοδική μετατροπή, συντονισμό λεπτής συχνότητας και ορισμένα άλλα λειτουργικά μπλοκ DSP.Οι χρήστες μπορούν να αναπτύξουν και να εφαρμόσουν τις δικές τους μονάδες επεξεργασίας DSP χρησιμοποιώντας τον άφθονο ελεύθερο χώρο FPGA και το πλαίσιο ανάπτυξης που υποστηρίζεται από το USRP.
Δείκτης RF
Τμετάδοση | Rαποδοχή | ||
αριθμός καναλιών | 2 | αριθμός καναλιών | 2 |
Εύρος Συχνοτήτων | 70MHz-24GHz/44GHz | Εύρος Συχνοτήτων | 70MHz-24GHz/44GHz |
Ακρίβεια τοπικού ταλαντωτή | 2 σελ./λεπτό | ||
μέγιστη ισχύ εξόδου | 10dBm | μέγιστη ισχύ εισόδου | -15dBm |
Κερδίστε εμβέλεια | 90dB | Κερδίστε εμβέλεια | 75dB |
Κέρδισε βήμα | 1dB | Κέρδισε βήμα | 1dB |
Μέγιστο εύρος ζώνης σε πραγματικό χρόνο | 56 MHz | Μέγιστο εύρος ζώνης σε πραγματικό χρόνο | 56 MHz |
Σχήμα θορύβου | 9dB |
εξουσία
Τάση | 220V |
ρεύμα | 2 Μέγ |
περιβαλλοντας ΧΩΡΟΣ
Θερμοκρασία εργασίας | 0-50℃ |
Μέγιστο υψόμετρο | 2000μ |
Υγρασία | 10%-90% (χωρίς συμπύκνωση) |
περιβάλλον | μέσα έξω |
φυσικό μέγεθος | 41,1 * 43,8 * 10,4 εκ |
Βάρος (SDR-LW 2972-24) | 6,73 Kg |
Βάρος (SDR-LW 2972-44) | 7,61 Kg |
αξεσουάρ
Τα αξεσουάρ SDR-LW 2972-24/44 περιλαμβάνουν ένα καλώδιο τροφοδοσίας, έναν προσαρμογέα, τέσσερις πανκατευθυντικές κεραίες, ένα καλώδιο HDMI, ένα σετ τυπικού πληκτρολογίου και ποντικιού και μία οθόνη (επιλέξτε οθόνη LCD ή tablet).
Προεγκατεστημένο περιβάλλον λογισμικού | Ubuntu, UHD, GNU Radio | |
Οδηγός χρήσης USRP | Βίντεο, εγχειρίδια | |
Υπόθεση Gnuradio DEMO | Αναλογική διαμόρφωση, ψηφιακή διαμόρφωση, ανίχνευση φάσματος, πομποδέκτης σήματος μονού τόνου, ραδιόφωνο | |
Απλό σύστημα επικοινωνίας σταθμού βάσης 4G-LTE βασισμένο στο SRSlte | ||
σύστημα μετάδοσης βίντεο | ||
ADS-B Σύστημα Λήψης Σημάτων Πολιτικής Αεροπορίας | ||
Κάποια άλλα μαθήματα διδασκαλίας | «Αρχές Επικοινωνίας» | Πηγή επικοινωνίας, αναλογική πηγή, πείραμα ψηφιακής πηγής |
Μοντέλο καναλιού: AWGN, πείραμα εξασθενημένου καναλιού | ||
Αναλογικό σύστημα διαμόρφωσης: Πειράματα διαμόρφωσης AM, DSB και αποδιαμόρφωσης | ||
«Κινητή επικοινωνία» | GMSK, πείραμα διαμόρφωσης και αποδιαμόρφωσης 8PSK | |
"Ψηφιακή επεξεργασία σήματος" | Η παραγωγή σήματος διακριτού χρόνου και η βασική λειτουργία του | |
"Λογισμικό Ραδιόφωνο" | Σύνθετη αναπαράσταση ψηφιακού τετραγωνικού σήματος βασικής ζώνης και Βασικό μοντέλο αποδιαμόρφωσης τετραγωνισμού | |
Το βίντεο της επίσημης ιστοσελίδας της εφαρμογής |
Δωρεάν προεγκατεστημένο λογισμικό
Προαιρετικό λογισμικό επί πληρωμή
κατεύθυνση κινητής επικοινωνίας | Σύστημα απόκτησης RF 5G |
Αναλογικός σταθμός βάσης 5G και τερματικό σύστημα | |
4G αναλογικός σταθμός βάσης και τερματικό σύστημα | |
Σύστημα MIMO | |
Ασύγχρονη επικοινωνία CDMA | |
εξομοίωση καναλιού | |
Σύστημα προσομοίωσης συνδέσμου τακτικών δεδομένων Link11 | |
Ραντάρ και ανίχνευση | σύστημα κατά των drone |
ραντάρ λογισμικού | |
Σύστημα Μετάδοσης και Ανάλυσης Σημάτων | Συστήματα εγγραφής και αναπαραγωγής RF |
Σύστημα Ανάλυσης Φάσματος | |
Μετάδοση βίντεο OFDM MIMO | |
Δορυφορικές επικοινωνίες | Σύστημα προσομοίωσης GNSS |
Μαθήματα | «Αρχές Επικοινωνίας» |
«Κινητή επικοινωνία» | |
"Ψηφιακή επεξεργασία σήματος" | |
"Λογισμικό Ραδιόφωνο" | |
"Αρχή ραντάρ" |
LUOWAVE App Store:
Το "LUOWAVE App Store" είναι η πλατφόρμα λογισμικού εφαρμογών της LUOWAVE.Υπάρχει ένας μεγάλος αριθμός λογισμικού εφαρμογών που αναπτύχθηκε από την ίδια τη Luowave και τρίτα μέρη στην πλατφόρμα, όπως ασύρματη επικοινωνία, ραντάρ και ανίχνευση, ασύρματη δοκιμή και μέτρηση, τηλεπισκόπηση και πλοήγηση, πλατφόρμα διδασκαλίας και άλλα πεδία.Όλο το λογισμικό εφαρμογών στην πλατφόρμα έχει αναπτυχθεί με βάση τη ραδιοφωνική πλατφόρμα λογισμικού Luowave και, θα εκτελέσουμε αυστηρά τη διαδικασία δοκιμών και τον ποιοτικό έλεγχο για να διασφαλίσουμε ότι το λογισμικό είναι σταθερό και αξιόπιστο ταυτόχρονα.Το κατάστημα εφαρμογών Luowave θα ενημερώνεται συνεχώς ότι το λογισμικό στο οποίο είναι το νεότερο και το πιο βελτιστοποιημένο.
Η πλειοψηφία των χρηστών ραδιοφώνου λογισμικού μπορεί να αναζητήσει και να ανακαλύψει τις εφαρμογές που χρειάζονται σε αυτήν την πλατφόρμα, εξαλείφοντας τον χρόνο και την προσπάθεια που απαιτείται για την ανάπτυξη του δικού τους λογισμικού.Καλωσορίζουμε την εφαρμογή κάθε προγραμματιστή που θα ήθελε να παρέχει το δικό του λογισμικό εφαρμογών σε αυτήν την πλατφόρμα.Και θα τους βοηθήσουμε να εκμεταλλευτούν πλήρως τη νέα τεχνολογία υλικού μας στη φάση ανάπτυξης λογισμικού.
ΕΝΑPPΚατάστημα διεπαφή εφαρμογής
