Λεπτομέρειες:
|
| Υψηλό φως: | DDR4 ενσωματωμένο 64GB SDR,Το λογισμικό 3980 καθόρισε το ραδιόφωνο,3980 ενσωματωμένο SDR |
||
|---|---|---|---|

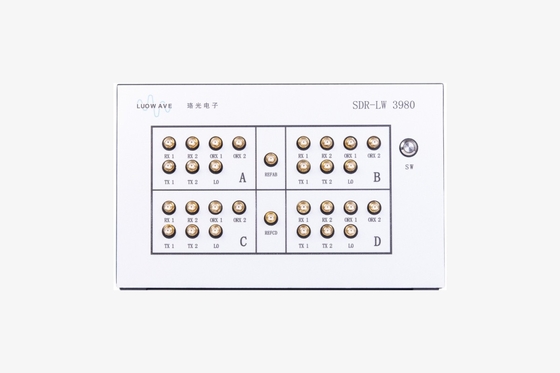

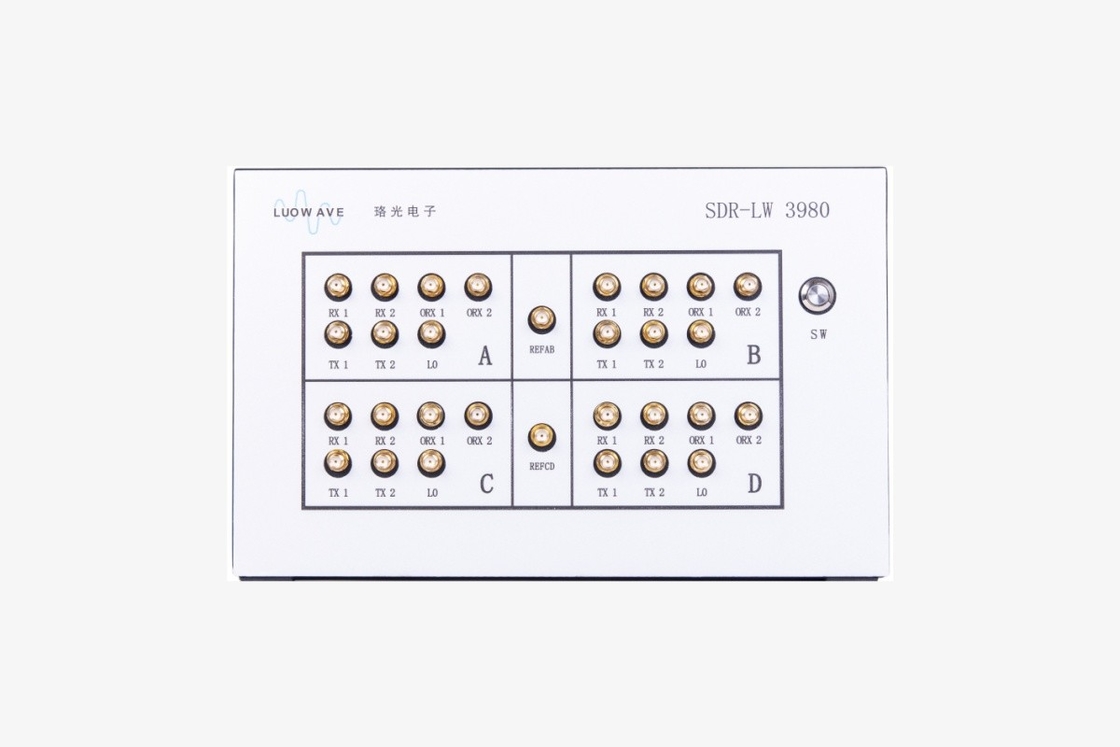

Το αυτόνομο λογισμικό καθόρισε ραδιο SDR-LW 3980
Το SDR-LW 3980 είναι το πιό πρόσφατο 8 κανάλι υψηλής απόδοσης SDR (το λογισμικό καθόρισε το ραδιόφωνο) αυτόνομη συσκευή που προωθείται από Wuhan Luoguang τη Co. ηλεκτρονικής, το ΕΠΕ αποτελείται από έναν επί του σκάφους επεξεργαστή, ένα FPGA, και ένα μπροστινό μέρος RF. Το προϊόν έχει έναν ενσωματωμένο επεξεργαστή της Intel i9, 512GB SSD, 64GB του RAM. Η κάλυψη συχνότητας είναι από 75 MHZ σε 6 Ghz, με ένα εύρος ζώνης ενιαίων καναλιών μέχρι 200 MHZ. Το FPGA χαρακτηρίζει το resource-rich, χρήστης-προγραμματίσημο Xilinx MPSOC ZU11EG. Όπως όλες τις συσκευές SDR, η συσκευή έχει ενσωματωμένο Ubuntu, το ραδιόφωνο GNU, κ.λπ.
Οι συσκευές Zynq® UltraScale+ ™ MPSoC παρέχουν την εξηντατετράμπιτη εξελιξιμότητα επεξεργαστών συνδυάζοντας το σε πραγματικό χρόνο έλεγχο με μια μηχανή υλικού και λογισμικού για τη γραφική παράσταση, το βίντεο, το κυματοειδές, και την επεξεργασία πακέτων. Με βάση έναν γενικής χρήσης σε πραγματικό χρόνο επεξεργαστή και μια πλατφόρμα με την προγραμματίσημη λογική, τους επεξεργαστές εφαρμογών τετραγώνων και τις συσκευές GPU (Π.Χ.), οι δυνατότητες για τις εφαρμογές όπως το ραδιόφωνο 5G, η επόμενη γενιά ADAS και το βιομηχανικό Διαδίκτυο των πραγμάτων.
Το ADRV9009 είναι μια ιδιαίτερα ενσωματωμένη ραδιοσυχνότητα (RF), ευκίνητος πομποδέκτης που παρέχει τις διπλούς συσκευές αποστολής σημάτων και τους δέκτες, τους ενσωματωμένους συνθέτες συχνότητας, και την επεξεργασία ψηφιακού σήματος. Το ολοκληρωμένο κύκλωμα προσφέρει έναν διαφορετικό συνδυασμό υψηλής επίδοσης και τη χαμηλής ισχύος κατανάλωση για να καλύψει τις απαιτήσεις 3G, 4G, και 5G των μακρο κυψελοειδών εφαρμογών σταθμών βάσης χρονικού τμήματος διπλών (TDD).
Το SDR-LW 3980 είναι ιδανικό για την οικοδόμηση μιας σειράς των προηγμένων ερευνητικών εφαρμογών, συμπεριλαμβανομένης της άμιλλας αυτόνομου 5G ή 802,11 συσκευών, ανάπτυξη των αλγορίθμων ελέγχου προσπέλασης μέσων (MAC), των multiple-input multiple-output συστημάτων (MIMO), των ετερογενών δικτύων, και της ετερογενούς μετάδοσης δικτύων 5G, της δειγματοληψίας αντι-συμπίεσης RF, της φασματικής τηλεπισκόπησης, του γνωστικού ραδιοφώνου, και της διόπτευσης.
Μονάδα επεξεργασίας:
| επεξεργαστής | Intel I9-9900K |
| μνήμη | DDR4 64GB |
| SFP+ | 10Gbps |
| SSD | 500GB |
| PCIe | Gen3 x8 |
Μονάδα FPGA:
| Κύριο τσιπ | Xilinx Zynq UltraScale+ ZU11EG |
| CP | Τετράγωνο-πυρήνας ARM® φλοιός-A53 |
| Σε πραγματικό χρόνο επεξεργαστές διπλός-πυρήνων φλοιός-R5 | |
| Επεξεργασία γραφικής παράστασης Μαλί-400 MP2 | |
| PL | 653k κύτταρα λογικής συστημάτων |
| Μνήμη | CP 4 gigabyte DDR4 (x64) (με ECC) |
| PL 2 gigabyte DDR4 (x32) |
Μονάδα RF:
| Κύριο τσιπ | Adrv-9009 x4 |
| Φάσμα συχνότητας | 75-6000MHz |
| Αριθμός καναλιών μετάδοσης | 8 |
| Ο αριθμός λαμβάνει τα κανάλια | 8 |
| Παρατηρήστε ότι ο αριθμός λαμβάνει τα κανάλια | 8 |
| Λάβετε το μέγιστο εύρος ζώνης | 200MHz |
| Διαβιβάστε το μέγιστο εύρος ζώνης | 450MHz |
| Παρατηρήστε το μέγιστο εύρος ζώνης λαμβανόμενο | 450MHz |
| RX κομμάτια της ΠΑΧ | 16bits |
| Ψηφία TX DAC | 14bits |
| Multi-slice συγχρονισμός φάσης | υποστήριξη |
