Πλατφόρμα Universal Software Defined Radio, USRP-LW 2940, 40MHz

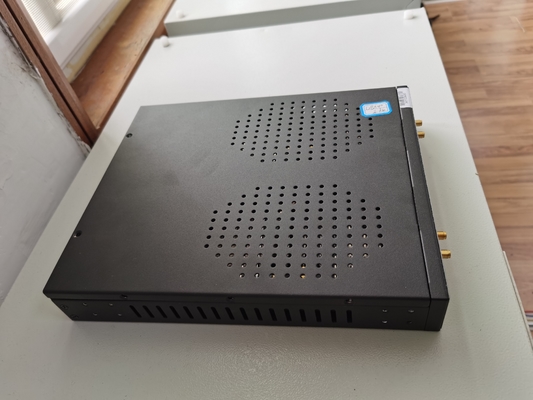

Το USRP-LW 2940 είναι μια υψηλής απόδοσης, κλιμακώσιμη πλατφόρμα ραδιοφώνου (SDR) που καθορίζεται από λογισμικό για το σχεδιασμό και την ανάπτυξη συστημάτων ασύρματης επικοινωνίας επόμενης γενιάς.Αποτελείται από μία USRP-LW X310 και δύο WBX-LW 40MHz RF θυγατρικές πλακέτες

ΗUSRP-LW 2940Η αρχιτεκτονική υλικού συνδυάζει δύο σλοτ θυγατρικής πλακέτας με διευρυμένο εύρος ζώνης με εύρος ζώνης έως 40M από 50 MHz έως 2,2 GHz.Πύλες Gigabit/10 Gigabit Ethernet, καθώς και ένα πλούσιο σε πόρους, προγραμματιζόμενο από τον χρήστη Kintex-7 FPGA.USRP-LW 2940Χρησιμοποιεί ανοιχτού κώδικα driver UHD, με μεγάλο αριθμό πλαισίων ανάπτυξης, συμβατές αρχιτεκτονικές αναφοράς και έργα ανοιχτού κώδικα.

Ως πυρήνας ψηφιακής επεξεργασίας τουUSRP-LW 2940Το XC7K410T FPGA παρέχει σύνδεση υψηλής ταχύτητας μεταξύ όλων των κύριων εξαρτημάτων.Το προεπιλεγμένο FPGA παρέχει όλα τα UHD για τον έλεγχο της ψηφιακής μετατροπής προς τα κάτω και της ψηφιακής μετατροπής προς τα πάνωΟι χρήστες μπορούν να επωφεληθούν από τον ελεύθερο χώρο του πλούσιου σε πόρους Kintex-7 FPGA, καθώς και το πλαίσιο ανάπτυξης RFNoC που υποστηρίζεται από την USRP,να αναπτύξουν και να εφαρμόσουν τις δικές τους ενότητες επεξεργασίας DSP.

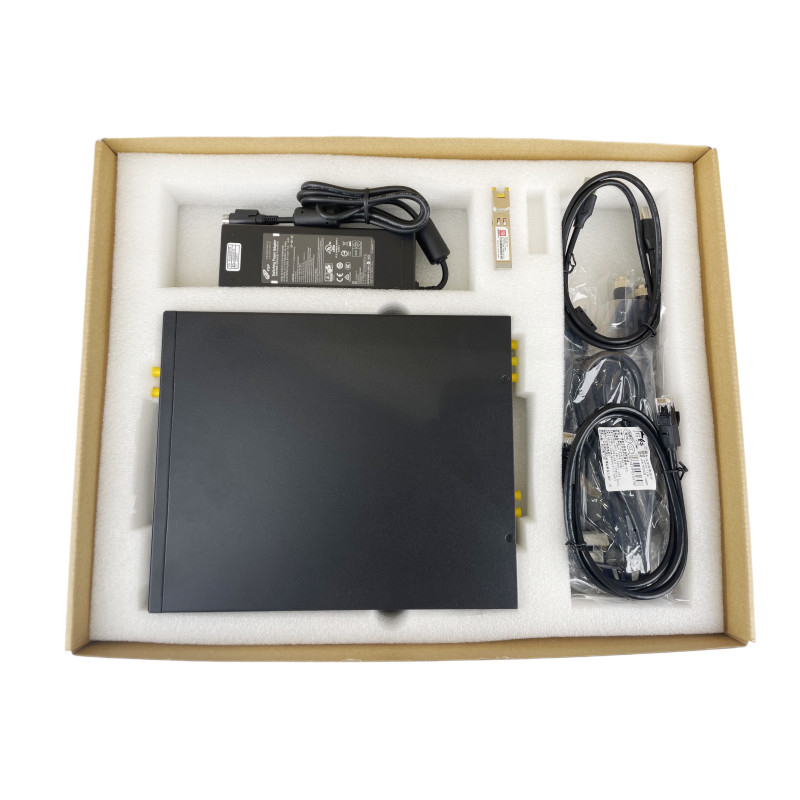

ΗUSRP-LW 2940Το εξοπλισμό περιλαμβάνει: έναUSRP-LW 2940κύρια μονάδα, καλώδιο Gigabit, προσαρμογέα SFP+ Gigabit, προσαρμογέα ισχύος, καλώδιο USB2.0 JTAG, σύνδεσμος SMA RF καλώδιο 4 ρίζα.

Πίνακας σύγκρισης επιδόσεων FPGA της σειράς θύρων Ethernet και της σειράς X

ΗUSRP-LW 2940Η πίνακα λειτουργίας της συσκευής είναι η πύλη Gigabit Ethernet, η οποία είναι ένας από τους απλούστερους και πιο συχνά χρησιμοποιούμενους τρόπους σύνδεσης.Για εφαρμογές με εκτεταμένο εύρος ζώνης και χαμηλή καθυστέρηση, όπως οι μελέτες PHY/MAC, το X310 παρέχει μια αποτελεσματική διεπαφή λεωφορείου PCIe x4 για αυτή την καθοριστική λειτουργία.Η καλύτερη επιλογή είναι μια θύρα 10 Gigabit..

ΗUSRP-LW 2940Η συσκευή περιλαμβάνει πολλά πρόσθετα χαρακτηριστικά που θα βοηθήσουν σε ορισμένες άλλες ασύρματες εφαρμογές.Ο προαιρετικός εσωτερικός GPSDO παρέχει υψηλής ακρίβειας αναφορά συχνότητας όταν συγχρονίζεται με το σύστημα GPS με καθυστέρηση συγχρονισμού μικρότερη των 50ns. Επιτρέπει στον χρήστη να ελέγχει εξωτερικά εξαρτήματα όπως ενισχυτές και διακόπτες μέσω της διεπαφής GPIO, υποστήριξη εισόδων όπως ενεργοποιητές γεγονότων, και να παρατηρήσει σήματα αποδιορθώσεων.USRP-LW 2940Περιλαμβάνει επίσης έναν εσωτερικό προσαρμογέα JTAG που επιτρέπει στους προγραμματιστές να φορτώνουν και να διορθώνουν εύκολα νέες εικόνες FPGA.
