Usrp-LW το καθολικό λογισμικό καθόρισε τη ραδιο πλατφόρμα

Σειρά usrp-LW B210 διεπαφών USB

Usrp-LW το καθολικό λογισμικό καθόρισε τη ραδιο σειρά usrp-LW B210 διεπαφών πλατφορμών USB

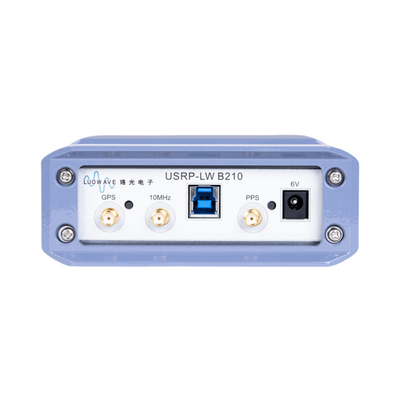

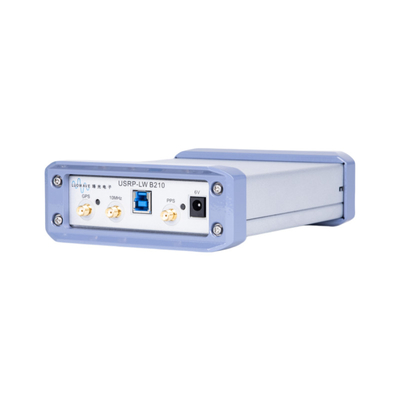

Το usrp-LW B210 είναι μια ιδιαίτερα ενσωματωμένη, διπλής κατεύθυνσης, καθολική λογισμικό-καθορισμένη ραδιο συσκευή με την κάλυψη RF 70 MHZ σε 6 Ghz υποστήριξη για τη μεγάλη USB 3,0 συνδετικότητα και υποστήριξη για την ανοικτή πηγή UHDs που υποστηρίζει τα πολλαπλάσια πλαίσια προγραμματίσημο λιτό 6XC6SLX150 FPGA με έναν πλήρως ενσωματωμένο ανάμεικτων μηνυμάτων πομποδέκτη μετατροπής ζωνών βάσης άμεσο που παρέχει το εύρος ζώνης μέχρι 56MHz.

Η εξάρτηση εξοπλισμού usrp-LW B210 περιλαμβάνει: ένα usrp-LW B210, ένα καλώδιο USB 3,0, και ένα σύνολο προσαρμοστών δύναμης.

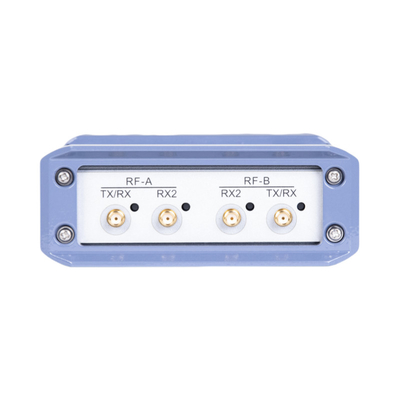

Οι μπροστινές τελικές χρήσεις B210 RF το ολοκληρωμένο κύκλωμα του AD9361 και έχουν μια σειρά RF από 70 MHZ σε 6 Ghz. Το τσιπ AD9361 υποστηρίζει άμεσο πάνω-κάτω τη μετατροπή της πλευράς RF, που παρέχει ένα εύρος ζώνης μέχρι 56 MHZ σε πραγματικό - χρόνος. Το B210 χρησιμοποιεί τις αλυσίδες σημάτων AD9361 δύο για να παρέχει τη συνεπή ικανότητα MIMO. Ο οικοδεσπότης χρησιμοποιεί μια σειρά διαδικασιών ελέγχου από το usb 3,0 στο τσιπ Spartan6 XC6SLX150 FPGA για να επεξεργαστεί και να ελέγξει τα σήματα στο AD9361. Οι χρήσεις USB3.0 B210 για να παρέχουν μια μέγιστη ικανότητα μεταφοράς 61,44 MS/s, που χρησιμοποιεί το API UHD και το PC που συνδέονται, μπορούν να παρέχουν το σε πραγματικό χρόνο εύρος ζώνης μέχρι 56M.

Το χαμηλού κόστους λογισμικό καθόρισε το ραδιο εξοπλισμό

Το B210 επιτρέπει ένα ευρύ φάσμα των εφαρμογών, συμπεριλαμβανομένης της ραδιοφωνικής αναμετάδοσης, των τηλεφώνων κυττάρων, του ΠΣΤ, WiFi, του ΙΣΜΟΎ FM και των σημάτων TV. Οι χρήστες μπορούν να χρησιμοποιήσουν το ραδιόφωνο GNU για να αναπτύξουν γρήγορα μερικά ραδιόφωνα, ή να συμμετέχουν σε μερικά ανοικτά λογισμικό-καθορισμένα πηγή ραδιο προγράμματα. Στις διαφορετικές συσκευές USRP, η UHD-βασισμένη υποστήριξη επιτρέπει στους χρήστες για να επαναχρησιμοποιήσει τα υπάρχοντα σχέδια, όπως HDSDR και OpenBTS οι εφαρμογές υποστηρίζουν τις πολλαπλάσιες συσκευές προτύπων USRP.

Τεχνικά στοιχεία usrp-LW B210:
