Λεπτομέρειες:
|
| Υψηλό φως: | ενσωματωμένο το 160MHz λογισμικό καθόρισε το ραδιόφωνο,USRP X310 16G,ettus x300 16G |
||
|---|---|---|---|

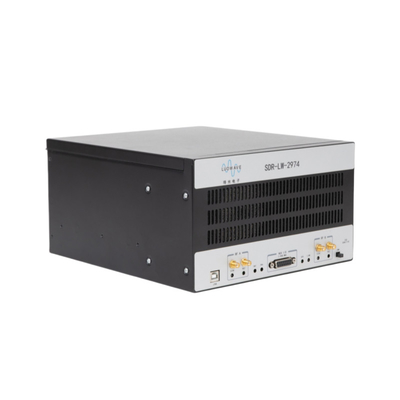

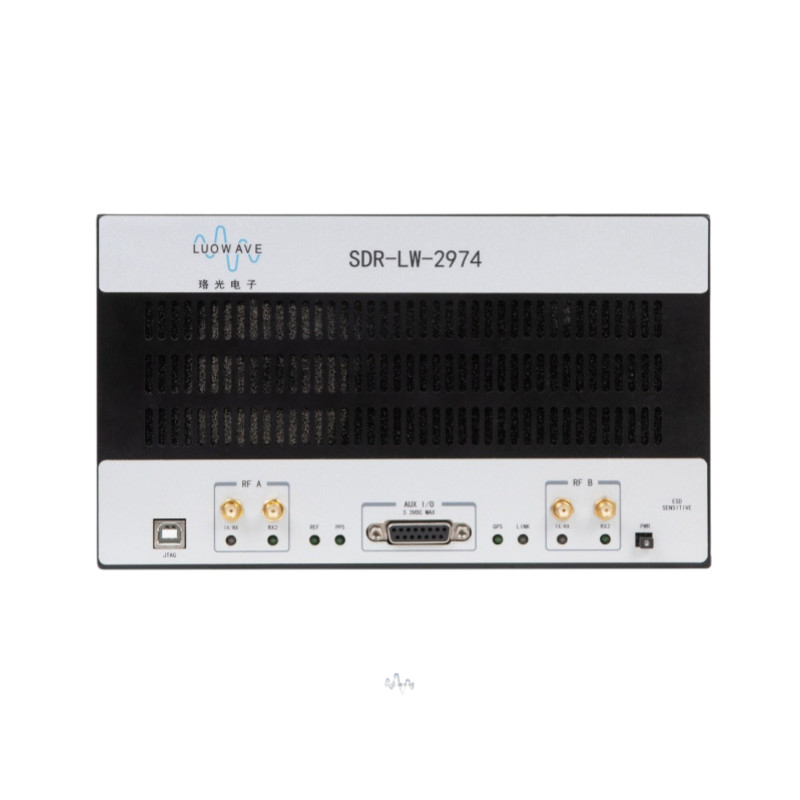

LUOWAVE SDR-LW 2974, όλος--μια μηχανή Usrp X310
SDR-LW 2974
●10MHz-6GHz
●I7 μεγάλος επεξεργαστής
●500GB SSD
●16GB RAM
●1G και κάρτες δικτύων 10G
●Ραδιο εξοπλισμός λογισμικού USRP καθορισμένος λογισμικό
Εισαγωγή προϊόντων
SDR-LW 2974 είναι μια υψηλής απόδοσης ενσωματωμένη αυτόνομη συσκευή SDR, η οποία αποτελείται από εν πλω front-end επεξεργαστών, FPGA και RF. Το προϊόν έχει μια ενσωματωμένη μνήμη επεξεργαστών, 500GB SSD, και 16GB της Intel i7. Η κάλυψη συχνότητας κυμαίνεται από 10 MHZ-6 Ghz, και το μέγιστο εύρος ζώνης είναι 160 MHZ. Έχει τις πολλαπλάσιες προαιρετικές μεγάλες διεπαφές (PCIe, Gigabit Ethernet και 10 Gigabit Ethernet), καθώς επίσης και resource-rich, χρήστης-προγραμματίσημα kintex-7 FPGA. Όπως όλες τις συσκευές USRP, αυτή η συσκευή χρησιμοποιεί έναν ανοικτό οδηγό διαγώνιος-πλατφορμών UHD πηγής, και UHD υποστηρίζει τις περισσότερες εφαρμογές και τα πλαίσια SDR, όπως το ραδιόφωνο GNU.
Κύριο χαρακτηριστικό γνώρισμα

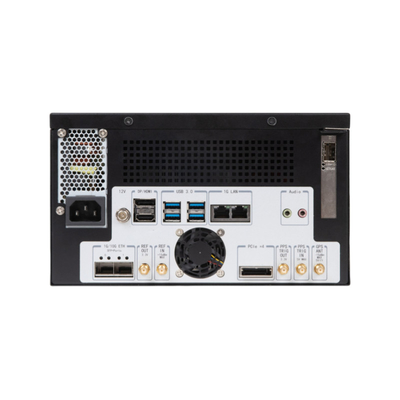

| i7 επεξεργαστής, που εξοπλίζεται με το σε πραγματικό χρόνο λειτουργικό σύστημα Linux | Διεπαφή JTAG |
| Διεπαφή PCIe GEN x4 | |
| 500GB SSD, RAM 16GB | Τέσσερις λιμένες USB 3,0 |
| 10MHz-6GHz κάλυψη συχνότητας | Διπλοί λιμένες SPF+ |
| Στιγμιαίο εύρος ζώνης μέχρι 160M ανά κανάλι | Ενσωματωμένο Xilinx kintex-7 FPGA |
| Η υποστήριξη 2 στέλνει και 2 λαμβάνουν συγχρόνως | Εξωτερική αναφορά ρολογιών υποστήριξης και χρονική αναφορά ΜΑΔ |
| Πλαίσιο ανάπτυξης RFNoC FPGA | Ραδιόφωνο GNU υποστήριξης |
Βιομηχανικό PC
| Επεξεργαστής | Intel I7 9700 |
| Κάρτα μνήμης | 16G |
| SFP | 10Gbps |
| Καλώδιο PCIe | PCIe GEN 2 x4 |
| RJ45 | 1Gbps |
FPGA και ζώνη βάσης
| FPGA | Kintex-7 XC7K410T |
| DRAM | 1G |
| Ψήφισμα της ΠΑΧ | 14bit |
| Ψήφισμα DAC | δεκαεξάμπιτος |
| Ποσοστό δειγματοληψίας της ΠΑΧ | 200M/S |
Σαν ψηφιακό πυρήνα επεξεργασίας SDR-LW 2974, Xilinx kintex-7 410T παρέχει άμεση μεγάλη σύνδεση όλων των σημαντικών συστατικών, συμπεριλαμβανομένου front-end RF, της διεπαφής οικοδεσποτών και της μνήμης DDR3. Η προεπιλογή FPGA παρέχει όλες τις ενότητες UHD για την ψηφιακή κάτω-μετατροπή και την ψηφιακή επάνω-μετατροπή, το λεπτό συντονισμό συχνότητας, και μερικές άλλες λειτουργίες DSP. Οι χρήστες μπορούν να εκμεταλλευτούν το άφθονο FPGA ελεύθερου χώρου και το πλαίσιο ανάπτυξης που υποστηρίζεται από USRP για να αναπτύξει και να εφαρμόσει τις ενότητες επεξεργασίας DSP τους.
Δείκτης RF
| Εκπομπή | Λάβετε | ||
| Αριθμός καναλιών | 2 | Αριθμός καναλιών | 2 |
| Φάσμα συχνότητας | 10MHz-6GHz | Φάσμα συχνότητας | 10MHz-6GHz |
| Βήμα συχνότητας | <1KHz | Βήμα συχνότητας | <1KHz |
| Μέγιστη δύναμη παραγωγής | 6-20dBm | Μέγιστη δύναμη παραγωγής | -15 dBm |
| Σειρά κέρδους | 31.5dB | Σειρά κέρδους | 0 -37,5 DB |
| Βήμα κέρδους | 0.5dB | Βήμα κέρδους | 0.5dB |
| Μέγιστο σε πραγματικό χρόνο εύρος ζώνης | 160MHz | Μέγιστο σε πραγματικό χρόνο εύρος ζώνης | 160MHz |
| Αριθμός θορύβου | 7dB |
Δύναμη
| Τάση | 220V |
| Τρέχων | 最大 3A |
Περιβάλλον
| σειρά της θερμοκρασίας εργασίας | 0-50℃ |
| Μέγιστο ύψος | 2000m |
| υγρασία | 10%-90% (καμία συμπύκνωση) |
| Περιβάλλον χρήσης | Εσωτερικός, υπαίθριος |
Η παροχή ηλεκτρικού ρεύματος SDR-LW2974 συνδέεται άμεσα με τη δύναμη πόλεων 220V. Συστήνεται να χρησιμοποιηθεί το προϊόν μαζί με τα συνημμένα εξαρτήματα παροχής ηλεκτρικού ρεύματος. Εάν πρέπει να το αντικαταστήσετε, παρακαλώ ελάτε σε επαφή με την επιχείρησή μας. Η συσκευή αποστολής σημάτων μπορεί να φθάσει σε ένα εύρος ζώνης μέχρι 160M το σε ολόκληρο λειτουργώντας φάσμα συχνότητας.
Μέγεθος δομών
| Φυσικό μέγεθος | 23.5*26.5*13.4 (εκατ.) |
| Βάρος | 3.6Kg |
SDR-LW 2974 είναι ένα ιδανικό πρωτότυπο για την οικοδόμηση μιας σειράς προηγμένων ερευνητικών εφαρμογών, συμπεριλαμβανομένης της προσομοίωσης ανεξάρτητου LTE ή 802,11 συσκευών, της μέσης ανάπτυξης αλγορίθμου ελέγχου προσπέλασης (MAC), του πολλαπλάσιου συστήματος παραγωγής εισαγωγής πολλαπλάσιου (MIMO), του ετερογενούς δικτύου, της μετάδοσης LTE, της δειγματοληψίας συμπίεσης RF, της φασματικής τηλεπισκόπησης, του γνωστικού ραδιοφώνου, και της διόπτευσης.
