16ch Σύγχρονο Σύστημα Αποθήκευσης Βασισμένο στο LUOWAVE USRP-LW N321 SDR
16ch Σύγχρονο Σύστημα Αποθήκευσης Βασισμένο στο LUOWAVE USRP-LW N321 SDR
2025-06-17
Με την πρόοδο των ασύρματων επικοινωνιών, της ανίχνευσης ραντάρ και των ηλεκτρονικών τεχνολογιών αναγνώρισης,η ζήτηση για πολυκαναλική συγχρονιστική συλλογή σήματος έχει γίνει όλο και πιο κρίσιμηΤο LUOWAVE έχει αναπτύξει ένα υψηλής ακρίβειας σύστημα συγχρονισμένης συλλογής σήματος 16 καναλιών με βάση οκτώUSRP-LW N321Το σύστημα αυτό επιτρέπει την παράλληλη απόκτηση και την ακριβή ευθυγράμμιση χρόνου-συχνοτήτων, υποστηρίζοντας βασικές εφαρμογές, όπως η εύρεση της κατεύθυνσης του χωρικού φάσματος και τα συστήματα MIMO.
1. Περιγραφή συστήματος
Το σύστημα συγχρονικής λήψης σήματος 16 καναλιών είναι βασισμένο στο LUOWAVEUSRP-LW N321πλατφόρμα, αποτελούμενη από μονάδες USRP-LW N321, έναν ελεγκτή υποδοχής, έναν διακόπτη δικτύου, μια πηγή ρολογιού OctoClock-LW-G και μια γεννήτρια σήματος.
Το σύστημα χρησιμοποιεί οκτώ συσκευές USRP-LW N321 (συνολικά 16 κανάλια), όλες συνδεδεμένες μέσω οπτικών ινών 10G στον διακόπτη και συγχρονισμένες από πηγή ρολογιού OctoClock-LW-G.Μια γεννήτρια σήματος παρέχει το σήμα του τοπικού ταλαντωτή (LO), η οποία διανέμεται μέσω διαχωριστή ισχύος για να εξασφαλιστεί η συνοχή φάσης μεγαλύτερη από 1° σε όλα τα κανάλια.παροχή υψηλής ακρίβειας συγχρονισμένων δεδομένων σήματος για προηγμένες ερευνητικές εφαρμογές, όπως η υψηλής ακρίβειας καθορισμός της κατεύθυνσης του χωρικού φάσματος και ο σχεδιασμός του συστήματος δέκτη-διαβιβαστή MIMO.
2. Συστατικά του συστήματος
(1) Προγραμματιζόμενα SDR (USRP-LW N321)
ΗUSRP-LW N321χρησιμεύει ως το RF front-end, καλύπτοντας ένα εύρος συχνοτήτων από 3 MHz έως 6 GHz με στιγμιαίο εύρος ζώνης έως 200 MHz ανά κανάλι.υποστήριξη κατανεμημένης αρχιτεκτονικής, και η προγραμματιζόμενη ευελιξία το καθιστούν ιδανικό για τα συστήματα συγχρονισμένης λήψης πολλαπλών καναλιών.

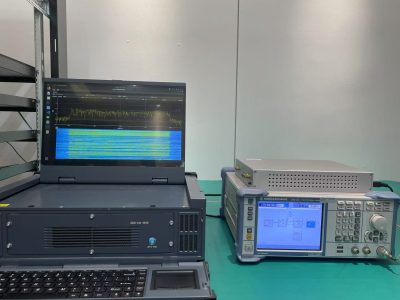

(2) Διαχειριστής υποδοχής
Για την επεξεργασία σήματος σε πραγματικό χρόνο και τη μεταφορά δεδομένων υψηλής ταχύτητας, συνιστάται ένας υψηλής απόδοσης διακομιστής εξοπλισμένος με κάρτα επιτάχυνσης 100G,διασφάλιση ισχυρής υποστήριξης για την κατασκευή πρωτότυπων σύνθετων συστημάτων και τη θεωρητική επικύρωσηΣε αυτό το σύστημα, χρησιμοποιούμε το SDR-LW 4940 για τον ελεγκτή.
Παρέχει αναφορές 10 MHz και PPS για τον συγχρονισμό όλων των μονάδων USRP-LW N321, εξασφαλίζοντας ακριβή χρονολόγηση και ευθυγράμμιση ενεργοποίησης.
(4) Γεννήτρια σήματος
Ένα εξωτερικό σήμα LO παράγεται και χωρίζεται σε οκτώ διαδρομές μέσω διαχωριστή ισχύος, τροφοδοτώντας τις εισόδους LO όλων των μονάδων USRP-LW N321 για τη διατήρηση του συγχρονισμού φάσης.
(5) Διακόπτης δικτύου
Συνδέει τον διακομιστή και οκτώ συσκευές USRP-LW N321 μέσω οπτικών ινών 10G, ενώ ο διακομιστής συνδέεται μέσω σύνδεσης ινών 100G για μεταφορά δεδομένων υψηλής απόδοσης.

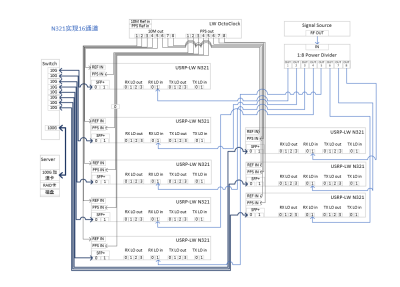

3. Τοπολογία Συστήματος & Σύνδεσεις
(1) Σύνδεση ενεργοποίησης ρολογιού και PPS
Το OctoClock-LW-G παρέχει οκτώ εξόδους ρολογιού 10 MHz και οκτώ σήματα συγχρονισμού PPS.
(2) LO Κατανομή
Μια γεννήτρια σήματος υψηλής σταθερότητας τροφοδοτεί έναν οκταδιάστατο διαχωριστή ισχύος, παρέχοντας σήματα LO σε όλες τις μονάδες USRP-LW N321 μέσω καλωδίων ίσου μήκους για να εξασφαλιστεί ο συγχρονισμός συχνότητας, φάσης και χρόνου.
(3) Σύνδεση δεδομένων
Τα δεδομένα SDR front-end διαβιβάζονται στον διακομιστή μέσω 10G SFP+ διεπαφών.
(4) Συνδέσεις ραδιοσυχνοτήτων
Κάθε USRP-LW N321 υποστηρίζει δύο κανάλια RX και δύο κανάλια TX, συνδεδεμένα μέσω καλωδίων ραδιοσυχνοτήτων σε μια σειρά κερατοειδών που διατίθενται σε μια συγκεκριμένη διαμόρφωση.
