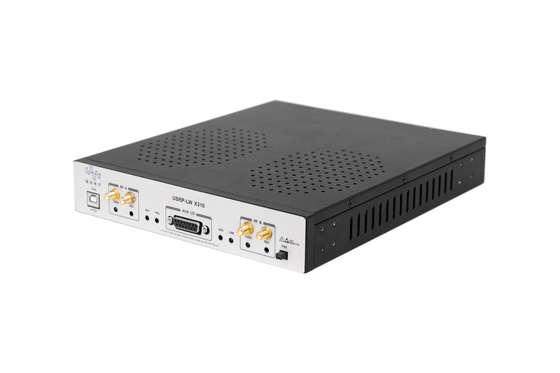

Υψηλής απόδοσης, Universal Software Radio Peripheral USRP-LW X310

Επισκόπηση του προϊόντος

Το X310 είναι μια πλατφόρμα SDR υψηλής απόδοσης και επεκτάσιμης κλίμακας.πολλαπλές επιλογές υψηλής ταχύτητας διεπαφής (PCIe), διπλό 10 GigE, διπλό 1 GigE), και ένα μεγάλο Kintex-7 FPGA σε ένα βολικό υπολογιστή επιφάνειας εργασίας ή στηρίγματος με μέσο μέγεθος 1U.

Βασικά χαρακτηριστικά

1Στην καρδιά του USRP-LW X310, το XC7K410T FPGA παρέχει υψηλής ταχύτητας συνδεσιμότητα μεταξύ όλων των κύριων εξαρτημάτων εντός της συσκευής, συμπεριλαμβανομένων των ραδιοφωνικών εμπρός, των διεπαφών υποδοχής και της μνήμης DDR3.

2Ο προεπιλεγμένος πυρήνας FPGA που παρέχεται με UHD παρέχει όλα τα λειτουργικά στοιχεία για ψηφιακή μετατροπή προς τα κάτω και προς τα πάνω, συντονισμό λεπτής συχνότητας,και άλλες λειτουργίες DSP που του επιτρέπουν να είναι εναλλάξιμη με άλλες συσκευές USRP που χρησιμοποιούν την αρχιτεκτονική UHD.

3Το μεγάλο Kintex-7 FPGA παρέχει πρόσθετο χώρο για τους προγραμματιστές να ενσωματώσουν προσαρμοσμένα DSP μπλοκ και είναι συμβατό με μεγάλο αριθμό πλαίσιων ανάπτυξης που υποστηρίζονται από την USRP,αρχιτεκτονικές αναφοράς, και έργα ανοιχτού κώδικα.

Σύνοψη του προϊόντος:

Το USRP-LW X310 προσφέρει μια ποικιλία διεπαφών υψηλής ταχύτητας για να επιλέξετε.Για εφαρμογές με εκτεταμένο εύρος ζώνης και χαμηλή καθυστέρηση, όπως η έρευνα PHY/MAC, το LW X310 παρέχει μια αποτελεσματική διεπαφή λεωφορείου PCIe x4 για αυτή τη καθοριστική λειτουργία.Οι θύρες 10G είναι η καλύτερη επιλογήΤο USRP-LW X310 περιλαμβάνει πολλά πρόσθετα χαρακτηριστικά που θα βοηθήσουν σε ορισμένες άλλες ασύρματες εφαρμογές.1GB DDR3 στην μητρική πλακέτα μπορεί να χρησιμοποιηθεί ως αποθήκευση δεδομένων και αποθήκευση δεδομένωνΟ προαιρετικός εσωτερικός GPSDO παρέχει μια πολύ ακριβή αναφορά συχνότητας όταν συγχρονίζεται με ένα σύστημα GPS με καθυστέρηση συγχρονισμού μικρότερη των 50ns.Επιτρέπει στον χρήστη να ελέγχει εξωτερικά εξαρτήματα όπως ενισχυτές και διακόπτες μέσω της διεπαφής GPIOΤο USRP-LW X310 περιλαμβάνει επίσης έναν εσωτερικό προσαρμογέα JTAG που επιτρέπει στους προγραμματιστές να φορτώνουν και να διορθώνουν εύκολα νέες εικόνες FPGA.

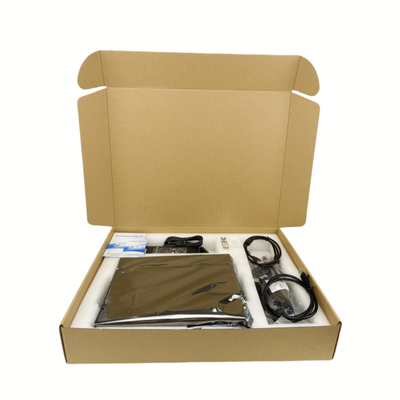

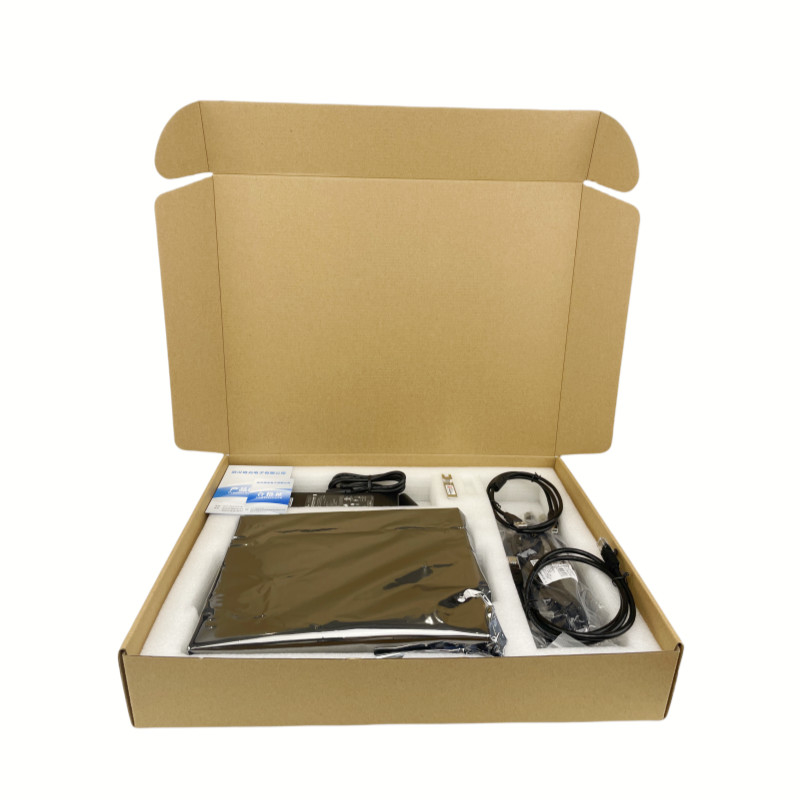

Περιλαμβάνονται σε αυτό το εξοπλισμό:

1. USRP-LW X310

2. Δικτυακή θύρα Gigabit

3. SFP+Gigabit προσαρμογέα

4Ηλεκτρική τροφοδότηση

5. καλώδιο USB2.0JTAG

6Τέσσερα καλώδια SMA-Bulkhead

Δοκιμή USRP-LW X310

Η έκθεση δοκιμής των X310 και 3 daughterboards ((WBX, SBX, UBX) μπορεί να δει στην λεπτομέρεια των daughterboards
