Λεπτομέρειες:
|
Υψηλό φως: | USRP X310 SDR 200 MHZ,το λογισμικό SDR καθόρισε ραδιο 45w 16 μπιτ,USRP X310 16 μπιτ |
---|

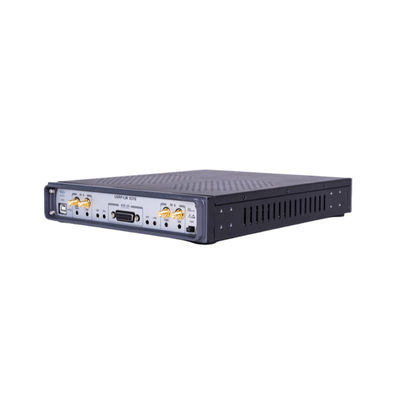

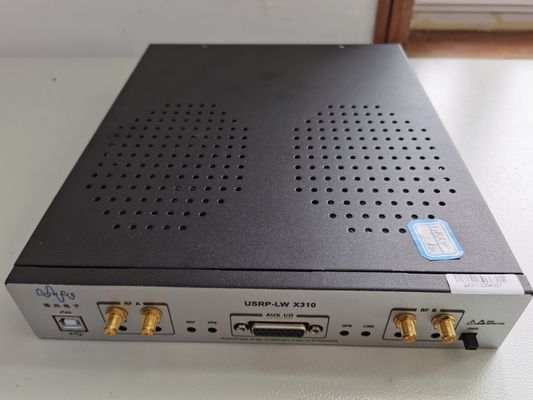

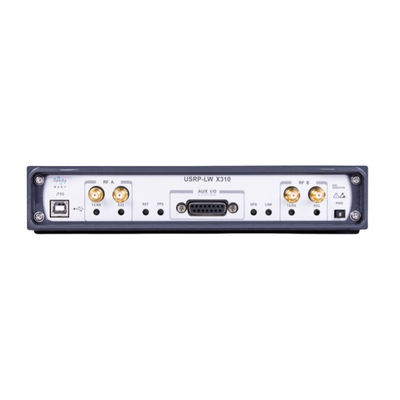

Χ σειρά usrp-LW X310
Το usrp-LW X310 είναι μια υψηλής απόδοσης, εξελικτική λογισμικό-καθορισμένη ραδιο πλατφόρμα (SDR) για το σχεδιασμό και την ανάπτυξη των ασύρματων συστημάτων επικοινωνιών επόμενης γενιάς.
Η αρχιτεκτονική υλικού usrp-LW X310 συνδυάζει δύο επεκταθείσες αυλακώσεις πινάκων κορών εύρους ζώνης με ένα εύρος ζώνης μέχρι 160M από το συνεχές ρεύμα σε 6GHz. Και χαρακτηρίζει τις πολλαπλάσιες μεγάλες διεπαφές επι:λέγω από (PCIe, λιμένες Gigabit/10 Gigabit Ethernet), καθώς επίσης και resource-rich, χρήστης-προγραμματίσημα kintex-7 FPGA. Επιπλέον, το usrp-LW X310 χρησιμοποιεί έναν ανοικτό οδηγό διαγώνιος-πλατφορμών UHD πηγής, σε έναν μεγάλο αριθμό πλαισίων ανάπτυξης, συμβατών αρχιτεκτονικών αναφοράς, και ανοικτών προγραμμάτων πηγής.
Σαν ψηφιακός πυρήνας επεξεργασίας του usrp-LW X310, το XC7K410T FPGA παρέχει τη μεγάλη συνδετικότητα μεταξύ όλων των σημαντικών συστατικών. Περιλαμβάνει το μπροστινό μέρος RF, τη διεπαφή οικοδεσποτών, και τη μνήμη DDR3. Η προεπιλογή FPGA παρέχει όλο το UHDs για τον έλεγχο του ψηφιακού downconversion και του ψηφιακού upconversion, το λεπτό συντονισμό συχνότητας, και μερικούς άλλους φραγμούς λειτουργίας DSP. Οι χρήστες μπορούν να εκμεταλλευτούν το εφεδρικό διάστημα των resource-rich kintex-7 FPGA, συν το πλαίσιο ανάπτυξης RFNoC που υποστηρίζεται από USRP, για να αναπτύξει και να εφαρμόσει τις ενότητες επεξεργασίας DSP τους.

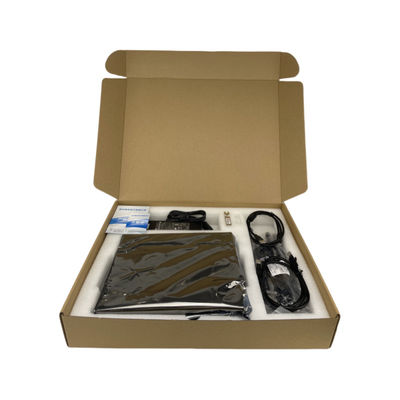

Η εξάρτηση εξοπλισμού usrp-LW X310 περιλαμβάνει: μια κύρια μονάδα usrp-LW X310, καλώδιο Gigabit, προσαρμοστής SFP+ Gigabit, προσαρμοστής δύναμης, καλώδιο USB2.0 JTAG, καλώδιο 4 συνδετήρων RF SMA ρίζα.
Πίνακας σύγκρισης απόδοσης FPGA της σειράς λιμένων Ethernet και της σειράς Χ
USRP-LW N210 | USRP-LW X310 | |
FPGA | Spartan3XC3SD3400A | Kintex 7 -410T |
Κύτταρα λογικής | 53k | 406k |
Μνήμη | 2.268 KB | 28.620 KB |
Multilliers | 126 | 1540 |
Ποσοστό ρολογιών | 100 MHZ | 200 MHZ |
SyreamingBandwith ανά κανάλι (δεκαεξάμπιτο) |
25 MS/s | 200 MS/s |

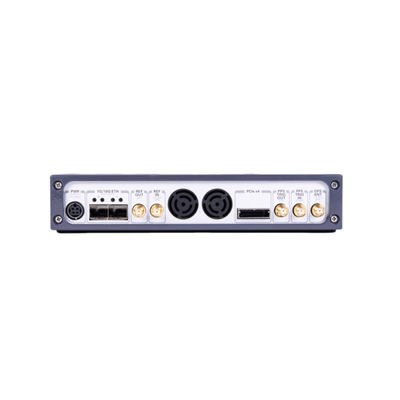

Το usrp-LW X310 προσφέρει ποικίλες μεγάλες διεπαφές επι:λέγω από. Στην επιτροπή της συσκευής, ο λιμένας Gigabit Ethernet είναι ένας από τους απλούστερους και ο συνηθέστερα χρησιμοποιημένους τρόπους να συνδέσει. Για τις εφαρμογές με το εκτεταμένο εύρος ζώνης και τη χαμηλή λανθάνουσα κατάσταση, όπως οι μελέτες PHY/MAC, το X310 παρέχει μια αποδοτική διεπαφή PCIe x4 λεωφορείων για αυτήν την αιτιοκρατική λειτουργία. Όταν η εφαρμογή χρησιμοποιεί την καταγραφή δικτύων ή την επεξεργασία πολυ-κόμβων, ο λιμένας 10 Gigabit είναι η καλύτερη επιλογή.
Το usrp-LW X310 περιλαμβάνει πολλά πρόσθετα χαρακτηριστικά γνωρίσματα που θα βοηθήσουν μερικές άλλες ασύρματες εφαρμογές. Παραδείγματος χάριν, στο σχέδιο FPGA, το 1GB DDR3 στη μητρική κάρτα μπορεί να χρησιμοποιηθεί ως αποθήκευση στοιχείων και αποθήκευση στοιχείων. Το προαιρετικό εσωτερικό GPSDO παρέχει τη μεγάλης ακρίβειας αναφορά συχνότητας όταν στο σύστημα ΠΣΤ με μια καθυστέρηση συγχρονισμού συγχρονίζεται λιγότερο από 50ns. Επιτρέπει στο χρήστη για να ελέγξει τα εξωτερικά συστατικά όπως οι ενισχυτές και οι διακόπτες μέσω της διεπαφής GPIO, να υποστηρίξει τις εισαγωγές όπως οι ωθήσεις γεγονότος, και να παρατηρήσει διορθώνει τα σήματα. Το usrp-LW X310 περιλαμβάνει επίσης έναν εσωτερικό προσαρμοστή JTAG που επιτρέπει στους υπεύθυνους για την ανάπτυξη για να φορτώσει εύκολα και να διορθώσει τις νέες εικόνες FPGA.
Τεχνικά στοιχεία usrp-LW X310:
Κατηγορία παραμέτρου | αριθμητική αξία | μονάδα | Κατηγορία παραμέτρου | αριθμητική αξία | μονάδα |
Εισόδου-εξόδου | Παράμετροι απόδοσης RF όταν ζευγαρώνεται με sbx-LW 120 | ||||
Εισαγωγή ΣΥΝΕΧΟΥΣ τάσης | 12 | Β | Με μονή πλευρική ζώνη συχνοτήτων απόρριψη σημάτων/εικόνας | -35/50 | dBc |
Κατανάλωση ισχύος | 45 | W | Θόρυβος φάσης | ||
Μετατρέψτε τις παραμέτρους ενότητας | 3.5GHz | 1.0 | degRMS | ||
Ποσοστό δειγματοληψίας της ΠΑΧ (ανώτατο | 200 | MS/s | 1MHz | 1.5 | degRMS |
Ψήφισμα της ΠΑΧ | 14 | κομμάτια | Δύναμη παραγωγής | >10 | dBm |
Ποσοστό δειγματοληψίας DAC | 800 | MS/s | Εισάγετε ένα σημείο παρεμπόδισης τρίτος-διαταγής | 0 | DB |
Ψήφισμα DAC | 16 | κομμάτια | Αριθμός θορύβου | 8 | DB |
Με το μέγιστο ποσοστό οικοδεσποτών (16b). | 200 | MS/s | Σωματικές ιδιότητες | ||
Τοπική ακρίβεια δόνησης | 2.5 | PPM | Λειτουργούσα θερμοκρασία | 0-55 | Γ |
Η ακρίβεια GPSDO δεν είναι κλειδωμένη | 20 | ppb | μέγεθος | 290×225×50 | χιλ. |
Βάρος (2 φύλλα sbx-LW 120). | 1.8 | κλ |
